6.2.1. Измерение звукового давления
Вносимые потери
следует вычислять на основе усредненных по пространству и по энергии уровням звукового давления
в идентичных точках или траекториях одного из следующих мест:
- в реверберационном помещении в соответствии с ГОСТ 31274;
- в измерительном воздуховоде сзади испытуемого объекта;
- на охватывающей поверхности вблизи открытого конца испытуемого объекта/замещающего воздуховода согласно ГОСТ 31277.
Примечание - Поскольку разность уровней звуковой мощности оценивают исходя из измерений, выполненных в одних и тех же точках, и поскольку открытые концы испытуемого объекта и замещающего воздуховода подобны по форме и расположены в тех же местах, достигаемая при этом точность измерений существенно выше, чем установлено ГОСТ 31277.
Сначала проводится серия измерений по определению
с установленным испытуемым объектом.
Затем из другой серии измерений определяют
для замещающего воздуховода вместо испытуемого объекта.
Звуковой сигнал, излучаемый источником звука в обеих сериях испытаний, должен иметь один и тот же спектр звуковой мощности. Конфигурация испытательного стенда и окружающих объектов не должны изменяться.
Если измеряются локальные уровни звукового давления в реверберационном помещении, то измерения и усреднение следует проводить в соответствии с ГОСТ 31274.
Если измеряются локальные уровни звукового давления в измерительном воздуховоде сзади испытуемого объекта, то пространственное усреднение следует проводить по уровням звукового давления, измеренным по крайней мере в трех основных равномерно расположенных точках, как приведено на рисунке 8. Протяженность участка воздуховода, на котором размещаются точки измерения, должна быть не менее одной четверти длины волны, соответствующей среднегеометрической частоте выбранной третьоктавной полосы. Этот участок должен располагаться примерно на половине длины измерительного воздуховода. Микрофон желательно ориентировать вдоль оси воздуховода. Если разность между наименьшим и наибольшим уровнями из этих трех измерений превышает значения, приведенные в таблице 6, то следует использовать пять точек измерения. Допускается пространственное усреднение по непрерывным измерениям вдоль диагональной линии, пересекающей измерительный воздуховод.

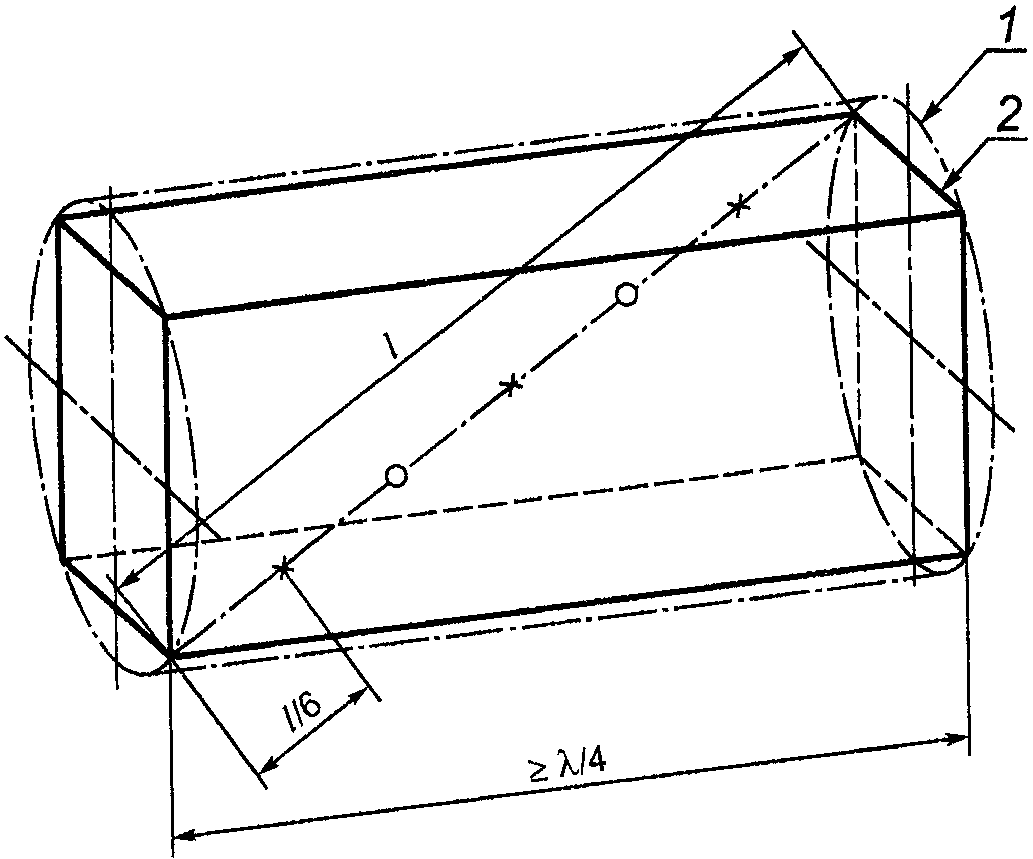

1 - измерительный воздуховод круглого сечения;
2 - измерительный воздуховод прямоугольного сечения;
х - основные положения микрофона;
о - дополнительные положения микрофона
Рисунок 8. Положения микрофона
Таблица 6
Предельные значения разности уровней для трех основных
положений микрофона в измерительном воздуховоде
Частота, Гц | Значения разности уровней, дБ |
50 | 10 |
63 | 10 |
80 | 8 |
100 | 8 |
125 | 7 |
Более 160 | 6 |
6.2.2. Измерения интенсивности звука
При отсутствии потока вносимые потери
вычисляют по измерениям интенсивности звука на идентичных траекториях охватывающей поверхности вблизи открытого конца испытуемого объекта/замещающего воздуховода в соответствии с ГОСТ 30457.3 в первой серии измерений с установленным испытуемым объектом и в последующей серии измерений с замещающим воздуховодом вместо испытуемого объекта. Затем по средним интенсивностям вычисляются вносимые потери .
