7.2 Возведение стен с кирпичной облицовкой фасада
7.2.1 При возведении наружных стен зданий из ПСБ блоков с кирпичной фасадной облицовкой, для обеспечения совпадения горизонтальных швов блочной и кирпичной кладок и размещения в них связевых сеток для крепления кирпичной кладки (см. рисунки 6.3 и 6.16), блочную и кирпичную кладку производят одновременно. В этом случае предусматривается следующая технологическая последовательность кладок:
- кладка с использованием клеевых композиций одного горизонтального ряда полистиролбетонных блоков;
- кладка трех - пяти рядов облицовочного кирпича на растворе до совпадения горизонтальных швов кирпичной и блочной кладки;
- установка в совпадающие по высоте горизонтальные швы блочной и кирпичной кладок продольных и поперечных армирующих стальных связей (сеток или проволочных хомутов) и крепление их к сетке, армирующей кирпичную кладку;
- кладка следующего ряда полистиролбетонных блоков;
- кладка следующих трех - пяти рядов облицовочного кирпича;
- установка и закрепление следующих рядов стальных горизонтальных связей (сеток) и т.д.
7.2.2 Кладку первого ряда ПСБ блоков необходимо выполнять в следующей последовательности:
- очистить поверхность плиты перекрытия в местах укладки блоков;
- уложить оцинкованную штукатурную сетку в горизонтальные шов между нижним рядом ПСБ блоков и железобетонным перекрытием, на которое они опираются;
- расстелить цементно-песчаный раствор на мелком песке на перекрытие (данный раствор используется только для нижнего выравнивающего шва);
- установить рядом с растворной постелью первый нижний маячный ряд блоков торцом вверх, при этом сначала на торцы блоков наносят приготовленную клеевую композицию, а затем устанавливают блоки в проектное положение.
7.2.3 Последующие ряды блоков должны укладываться с перевязкой швов, и клеевая композиция наносится на верхнюю грань уложенного ряда, а также на торцы раскладываемых блоков.
7.2.4 В каждом ряду кладку следует начинать с установки в проектное положение маячных блоков, располагаемых в углах. По маячным блокам натягивают причалку и по ней производят установку остальных блоков с использованием клеевой композиции.
7.2.5 Склеиваемые поверхности полистиролбетонных блоков и перемычек должны быть протерты влажной тряпкой для снятия пыли, а при наличии цементной корки последняя должна быть удалена металлической щеткой. Перед нанесением кладочной клеевой композиции поверхности изделий должны быть смочены водой.
7.2.6 Приготовление клеевой композиции из сухой строительной смеси осуществляется в соответствии с инструкцией ее производителя в смесителях принудительного действия или в цилиндрических емкостях объемом не более 10 л с использованием ручной электрической дрели со специальной смесительной насадкой. Количество приготавливаемой композиции не должно превышать объема выработки в течение времени ее жизнеспособности.
Из растворосмесителя композиция перегружается в металлический ящик емкостью 80 л, который ручной тележкой подается к месту укладки полистиролбетонных изделий.
Производство работ при температурах от +5 °C до минус 20 °C должно выполняться в соответствии с требованиями соответствующего раздела ППР.
7.2.7 Номинальная толщина клеевых горизонтальных швов, армированных штукатурной сеткой, должна составлять не более 3 мм (при использовании проволочных хомутов - не более 4 мм), а вертикальных - не более 2 мм.
Клеевая постель должна быть ровной и не доходить на 1,5 - 2,0 см до граней блока. Разравнивание клеевой композиции производится при помощи зубчатого шпателя (гребенки).
Кладку блоков следует производить сразу после нанесения клеевой композиции на склеиваемые поверхности и установки горизонтальных связевых элементов (сеток или проволочных анкеров).
Консистенция свежеприготовленной клеевой композиции должна обеспечивать в горизонтальных швах соприкосновение нижней поверхности блоков с сеткой или проволочными анкерами, а вертикальных швах - соприкосновение с пластмассовыми фиксаторами толщиной 1,5 мм.
Выверка проектного положения склеиваемого ПСБ блока должна производиться в течение 10 мин после начала склеивания. Выравнивание блоков производится методом простукивания резиновым молотком через обрезок доски толщиной 10 - 15 мм.
При применении для внутренней облицовки гипсоволокнистых листов (ГВЛ, ГВЛВ) необходимо обязательное выравнивание вертикальной поверхности кладки из блоков под ГВЛ или ГВЛВ с использованием правила.
7.2.8 После кладки первого ряда ПСБ блоков, до начала кладки облицовочного кирпича, необходимо устанавливать и закреплять угловые и промежуточные порядовки. Они должны выполняться по отвесу и нивелиру. Засечки для каждого ряда на всех порядовках должны быть в одной горизонтальной плоскости. При кладке кирпичной облицовки верхний причальный шнур устанавливается для каждого ряда, с натяжением его на уровне верха укладываемых кирпичей с отступом от вертикальной плоскости кладки на 1 - 2 мм.
7.2.9 Кладка кирпичной облицовки должна выполняться с соблюдением требований СП 70.13330.
При кладке облицовочного кирпича необходимо следить за тем, чтобы выпуски сеток из блочной кладки размещались в горизонтальных швах кирпичной кладки по уровню.
Раствор на рабочее место следует подавать в металлических ящиках объемом 0,35 м3 с заполнением их раствором по 0,25 м3.
7.2.10 Устройство кирпичной и блочной кладок для верхних рядов стены (выше 1 м) должно производиться с подмостей и с использованием крана-укосины для подачи материалов на подмости. Схемы организации рабочего места показаны на рисунках 7.1 и 7.2.

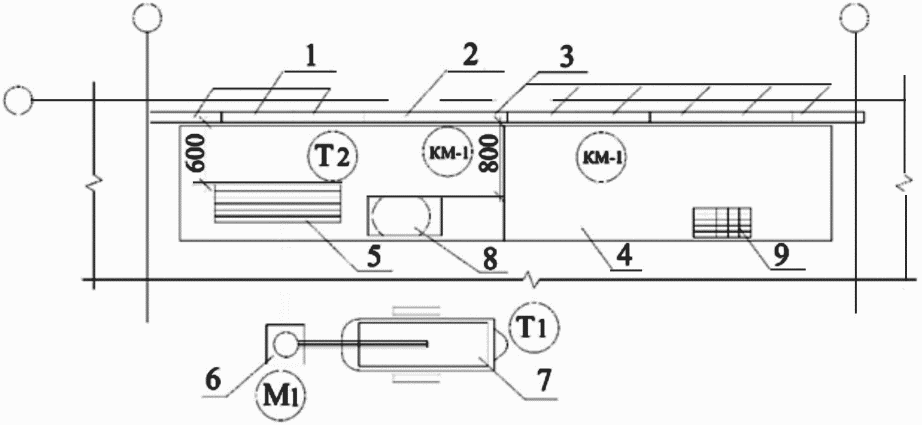

1, 2, 3 - устанавливаемые, установленные и нижележащие блоки
стены; 4 - катучие подмости; 5 - блоки, подготовленные
для установки; 6 - кран-укосина; 7 - тележка с блоками;
8 - ящик с клеевой композицией; 9 - облицовочный кирпич
Рисунок 7.1 - Схема организации рабочего места

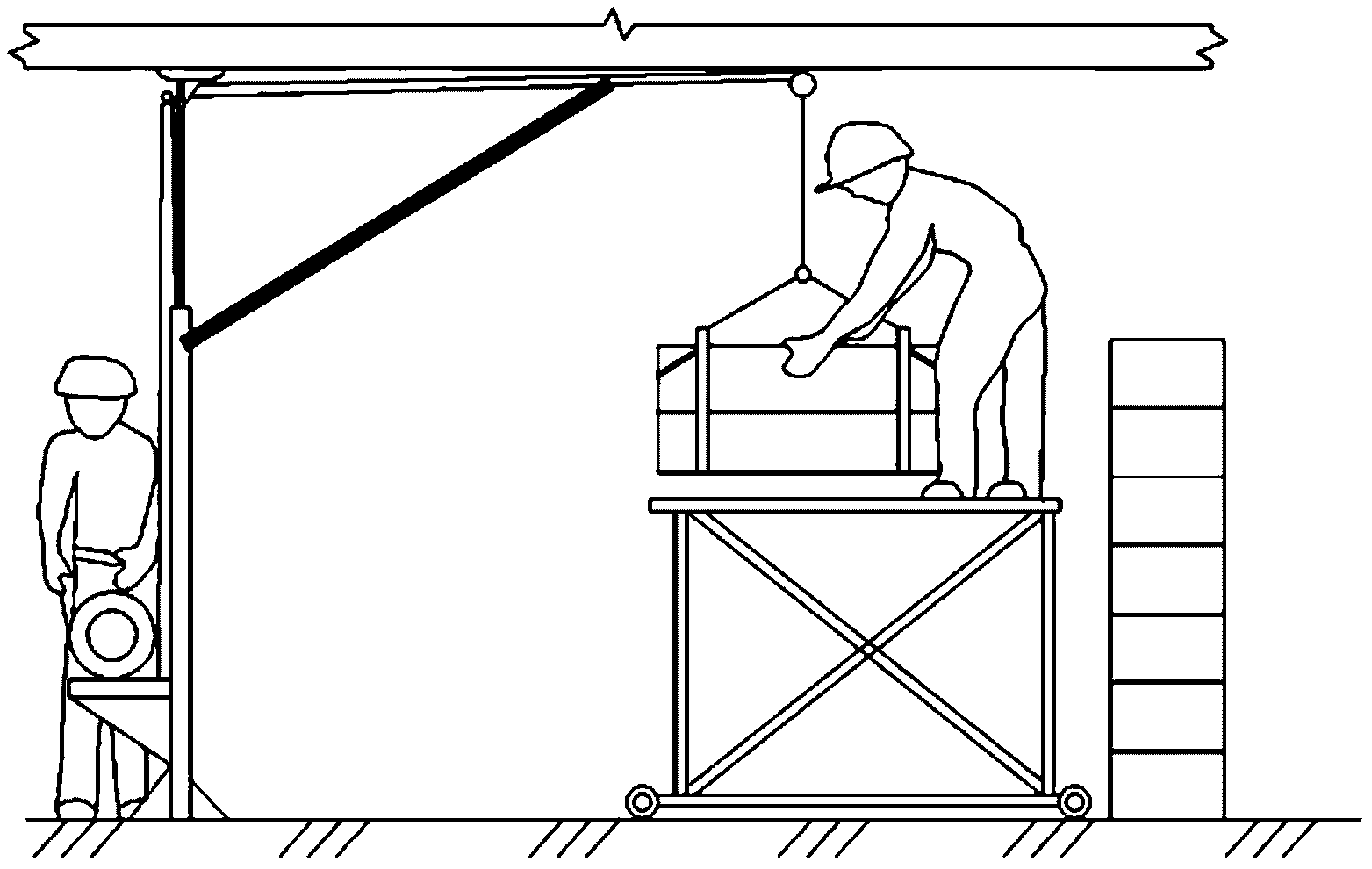

Рисунок 7.2 - Подача блоков на подмости краном-укосиной
7.2.11 На фасадах наружных ненесущих стен зданий с использованием изделий из полистиролбетона в обязательном порядке должны устраиваться температурно-деформационные швы: горизонтальные - под перекрытиями и вертикальные - для кирпичного фасада с шагом 3 - 9 м.
7.2.12 Допускается выполнять сначала кладку из блоков, оставляя выпуски связевой сетки или концов проволочных анкеров из горизонтальных швов, а затем кирпичную кладку, обеспечивая горизонтальное (без уступов) расположение связевых элементов в шве кирпичной кладки.
В зоне продольных стержней сетки, армирующей кирпичную кладку, горизонтальная штукатурная сетка разрезается, подворачивается и прижимается к продольным стержням, что обеспечивает проектную толщину шва кирпичной кладки.
7.2.13 После установки полистиролбетонных перемычек и доборных стеновых блоков, между последними и железобетонным перекрытием должен оставляться зазор (деформационный шов) толщиной 20 - 30 мм, заполняемый минеральной ватой (D75) и гернитовым шнуром.
7.2.14 Кладка ПСБ блоков и перемычек и наружная кирпичная облицовка надпроемных участков стен должны производиться с площадки фасадного подъемника, а также с горизонтальных площадок лоджий или балконов. Указанные работы следует проводить в следующей последовательности:
- устанавливают в проектное положение несущие элементы для кирпичной кладки - окрашенные или оцинкованные опорные уголки стальные равнополочные 100 x 100 x 4 мм (см. рисунки 6.3 и 6.6);
- стальные уголки в середине пролета крепят дюбелем на монтажной пене к полистиролбетонным перемычками дополнительно на концевых участках к полкам уголка с привариваемыми стальными пластинами, которые размещаются в швах блочной кладки;
- после набора необходимой прочности монтажной пены производят кладку лицевого кирпича;
- устанавливают с использованием клеевой композиции полистиролбетонные перемычки и доборные полистиролбетонные блоки над перемычками;
- кирпичную кладку фиксируют связевыми стальными элементами с полистиролбетонными перемычками, например, как показано на рисунках 6.3 и 6.20.
7.2.15 При забивке связево-монтажных элементов сверху в полистиролбетонные перемычки (рисунок 6.18) необходимо в обязательном порядке использовать вертикальные стальные штанги, имеющие на концах горизонтальные деревянные доски толщиной 30 - 40 мм площадью не менее 150 - 300 см2, используемые в качестве подпорки под местом забивки и исключающие повреждение изделий.
7.2.16 Потребность в основных материалах и изделиях (без внутренней облицовки) приведена в таблице 7.1. Для расчетов принят укрупненный измеритель конечной продукции - 100 м2 фасада.
Таблица 7.1
Потребность в основных материалах и изделиях при монтаже
стен с кирпичной фасадной облицовкой
Наименование | Потребность на 100 м2 фасада при высоте блоков h, мм | |
295 | 375 | |
Блочная кладка наружных стен: | ||
- полистиролбетонные изделия (для расчетов приняты блоки стеновые размером 375 x 295 x 595 мм), шт.; | 570 | 447 |
- сухая композиция (смесь) при применении: | ||
"холодного" клея, кг | 863 | 690 |
"теплого" клея, кг | 562 | 450 |
Облицовка фасада кирпичом: | ||
- кирпич керамический облицовочный размером 250 x 120 x 65 мм, шт.; | 5000 | |
- раствор цементно-песчаный марки M100, м3 | 2,27 | |
Связевые элементы при применении: | ||
- сетки штукатурной, м2 | 125 | 100 |
- стальных скоб диаметром 3 мм Вр-I, шт. | 1100 | 850 |
7.2.17 Основные средства механизации, инструмент, инвентарь и приспособления приведены в таблице 7.2. Вместо них могут быть применены и другие средства, имеющие аналогичные технические характеристики.
Таблица 7.2
Основные механизмы, оборудование, инструменты
и приспособления, используемые при монтаже стен
с кирпичной фасадной облицовкой
Наименование | Тип, марка, ГОСТ, N чертежа, завод-изготовитель | Техническая характеристика | Назначение |
Установка для перемешивания и подачи раствора СО-126 | ТУ 22-4755-80 [7] | Объем - 0,25 м3, производительность - 2,5 м3/ч | Перемешивание и подача раствора |
Подъемник фасадный (люлька) | Изготовитель - "Тверской экспериментально-механический завод" | Длина рабочего настила - 4 м. Грузоподъемность - 300 кг. Высота подъема до 150 м | Средство подмащивания для монтажных работ |
Подъемник грузопассажирский | ПГС-800-16 | Грузоподъемность - 800 кг | Подача блоков на перекрытия |
Растворосмеситель | РН-80 | Загрузка - 80 л, выход - 60 л | Приготовление клеевых композиций |
Кран-укосина | РЧ треста Мособлоргтехстрой, Арх. N 3155 | Грузоподъемность - 200 кг | Подача блоков на подмости |
Катучие подмости | РЧ треста Мособлоргтехстрой, Арх. N 3154 | Высота помещений до 4,2 м | При кладке верхних ярусов |
Тележка двухколесная | Т-200 СКБ Мосстроя | Грузоподъемность - 200 кг | Перевозка блоков и материалов |
Отвес, шнур капроновый | ОТ400-1, | Масса отвеса не более 0,4 кг, длина 98 м. Длина шнура - 5 м, диаметр 3 мм | Разграничение захваток, проверка вертикальности |
Кельма | Типа КБ | - | Разравнивание клеев и растворов |
Правило | 1-1500 | Длина 1500 мм | Проверка лицевой поверхности кладки |
Ватерпас | Тип 70-1500 "STABILA" | Длина 1500 мм, точность измерения 0,5 мм/м | Проверка горизонтальных плоскостей |
Лазерный уровень | BL 20 СКБ "Строй-прибор" | Точность измерения 0,1 мм/м | Проверка горизонтальных плоскостей |
Ограждения инвентарные участков монтажных работ | - | Безопасность работ |
