6.5 Утепляемые покрытия и перекрытия
6.5.1 Технические решения по утеплению полистиролбетонными плитами кровельных покрытий зданий, чердачных перекрытий и перекрытий над холодными подвалами (подпольями, проездами) представлены на рисунках 6.12, 6.13, 6.14.
Рисунок 6.12 - Утепление покрытия здания с использованием
плитного полистиролбетона

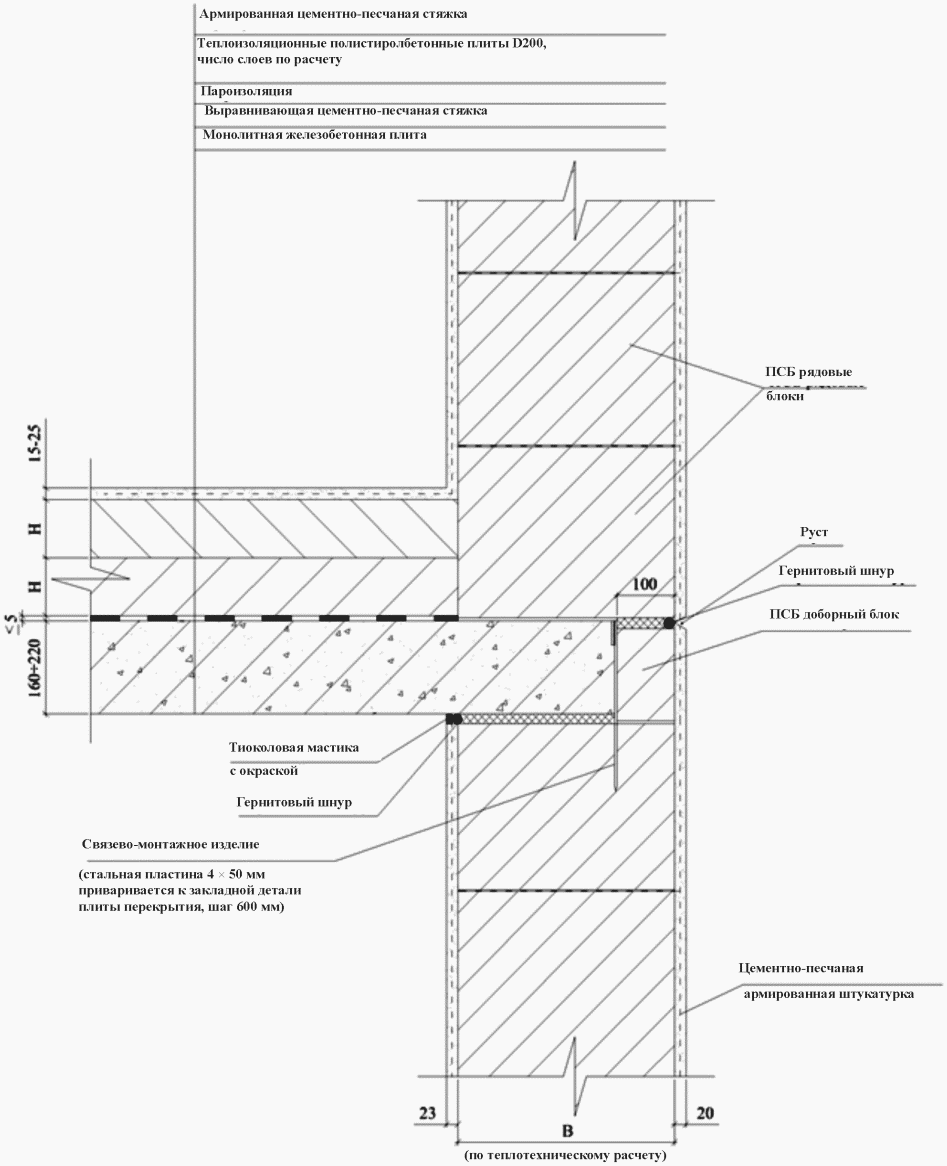

Рисунок 6.13 - Утепление чердачного перекрытия
с использованием теплоизоляционных плит из полистиролбетона

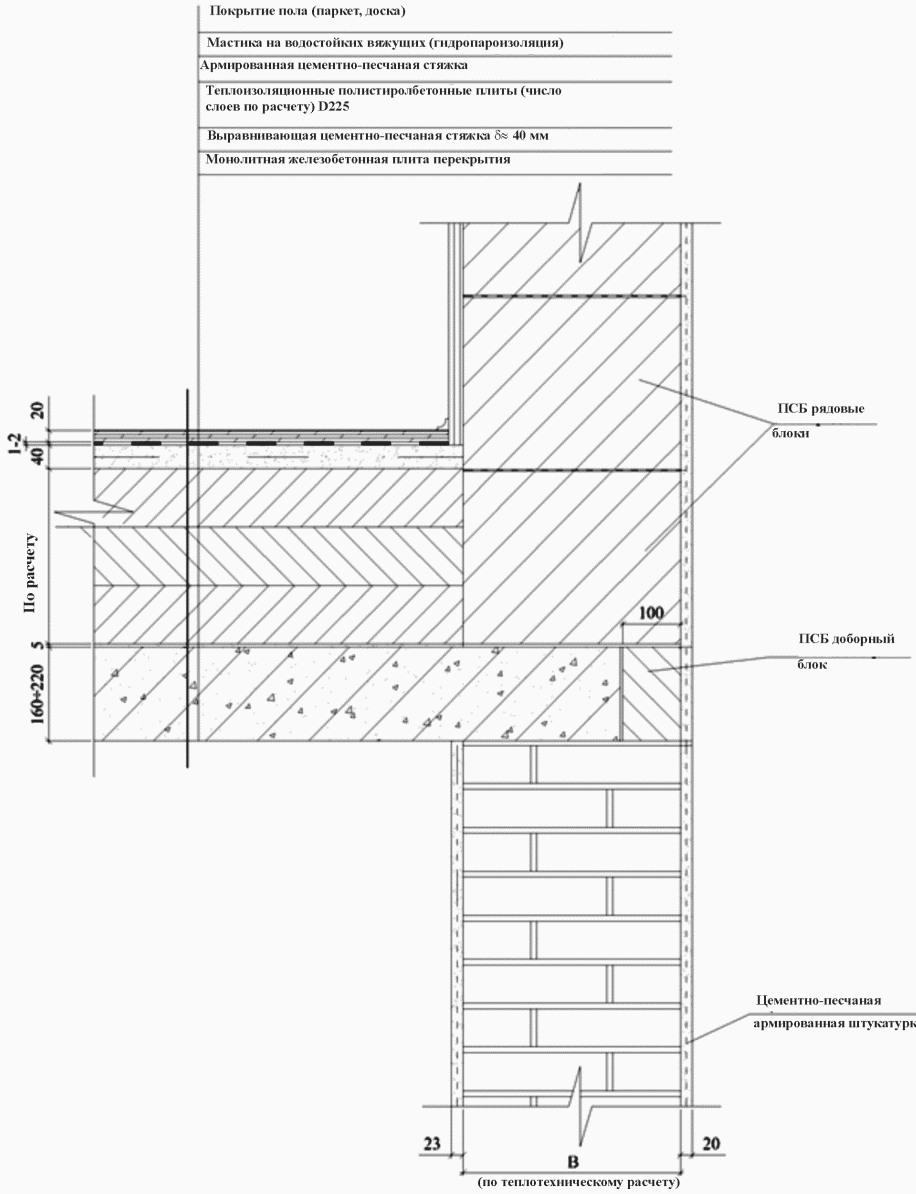

Рисунок 6.14 - Утепление перекрытия над холодными подвалами
(подпольями, проездами) с использованием теплоизоляционных
плит из полистиролбетона
Для утепления используются плиты из полистиролбетона плотностью 175 - 225 кг/м3 марок по прочности на сжатие M2,5 - M5, укладываемые с перекрытием вертикальных швов.
Толщина теплоизоляционного слоя (число слоев теплоизоляционных плит) определяется теплотехническим расчетом по СП 50.13330.
6.5.2 Утепляемое покрытие над отапливаемым чердаком рекомендуется устраивать из полистиролбетонных плит плотностью 175 - 200 кг/м3 с образованием уклонов для водостока, например, керамзитовым или кварцевым песком.
При этом над полистиролбетонными плитами устраивается выравнивающая растворная цементно-песчаная стяжка толщиной не более 8 мм (рисунок 6.12).
6.5.3 При утеплении перекрытия неотапливаемого чердака по теплоизоляционному слою из полистиролбетонных плит устраивается армированная цементно-песчаная стяжка толщиной 15 - 25 мм, распределяющая нагрузку от людей и оборудования в чердачном помещении (рисунок 6.13).
6.5.4 Для восприятия нагрузок от людей и оборудования по теплоизоляционному слою на перекрытии над неотапливаемым подвалом (холодным подпольем, проездом) следует устраивать цементно-песчаную армированную стяжку толщиной 40 мм (рисунок 6.14).
6.5.5 Во всех приведенных вариантах теплоизоляционный слой из полистиролбетона укладывается на железобетонное перекрытие по слою пароизоляции, предохраняющей полистиролбетон от увлажнения.
