ТИПОВЫЕ ХРОМАТОГРАММЫ ГЕЛИЯ, ВОДОРОДА, КИСЛОРОДА И АЗОТА
В ПОПУТНОМ НЕФТЯНОМ ГАЗЕ

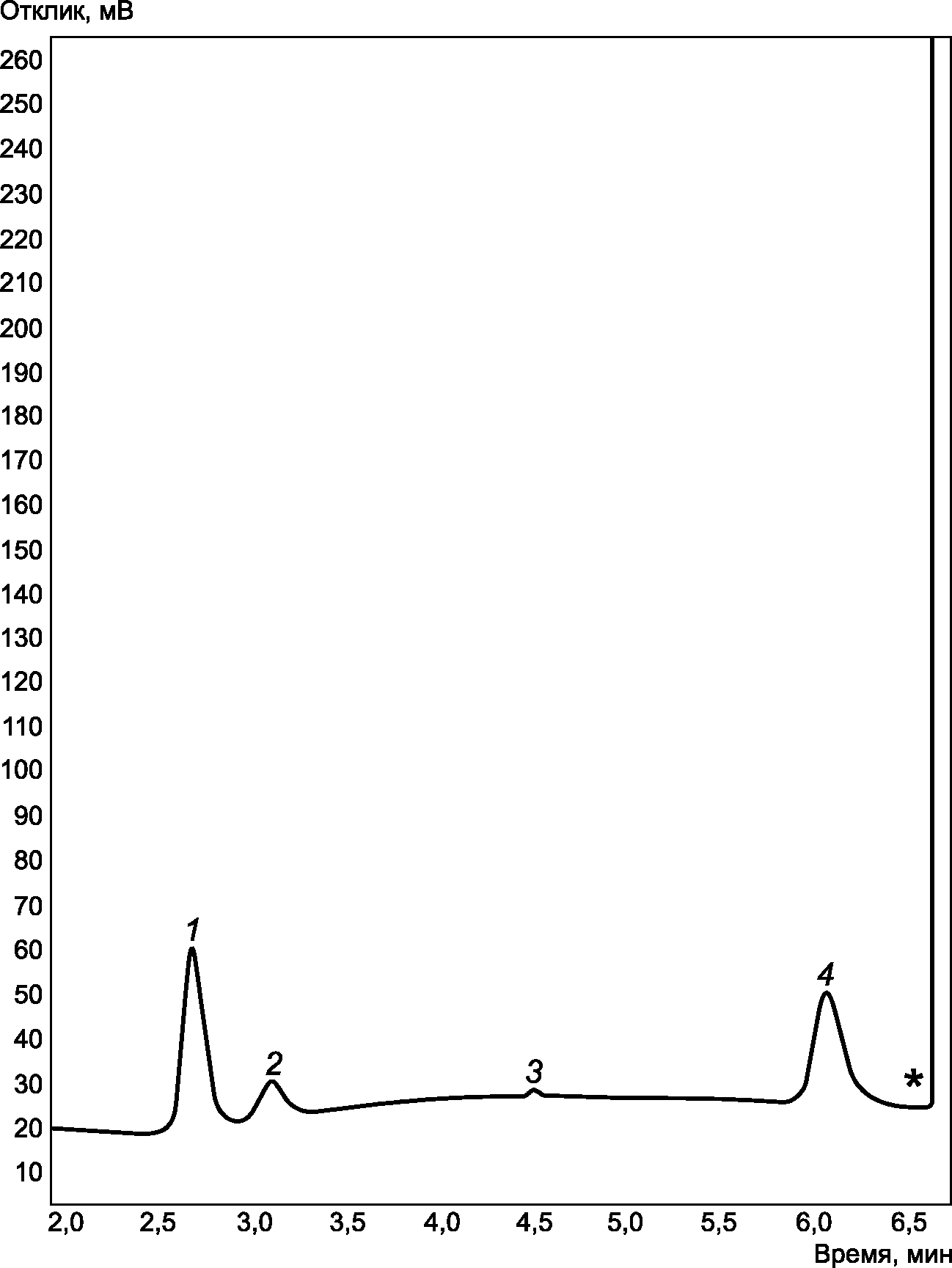

И.1 Пример типовой хроматограммы гелия, водорода, кислорода и азота, полученной на насадочной колонке NaX с использованием ДТП (газ-носитель аргон) при анализе попутного нефтяного газа, приведен на рисунке И.1.
1 - гелий; 2 - водород; 3 - кислород; 4 - азот;
* - переключение предколонки на обратную продувку
Рисунок И.1 - Типовая хроматограмма гелия, водорода,
кислорода и азота в попутном нефтяном газе

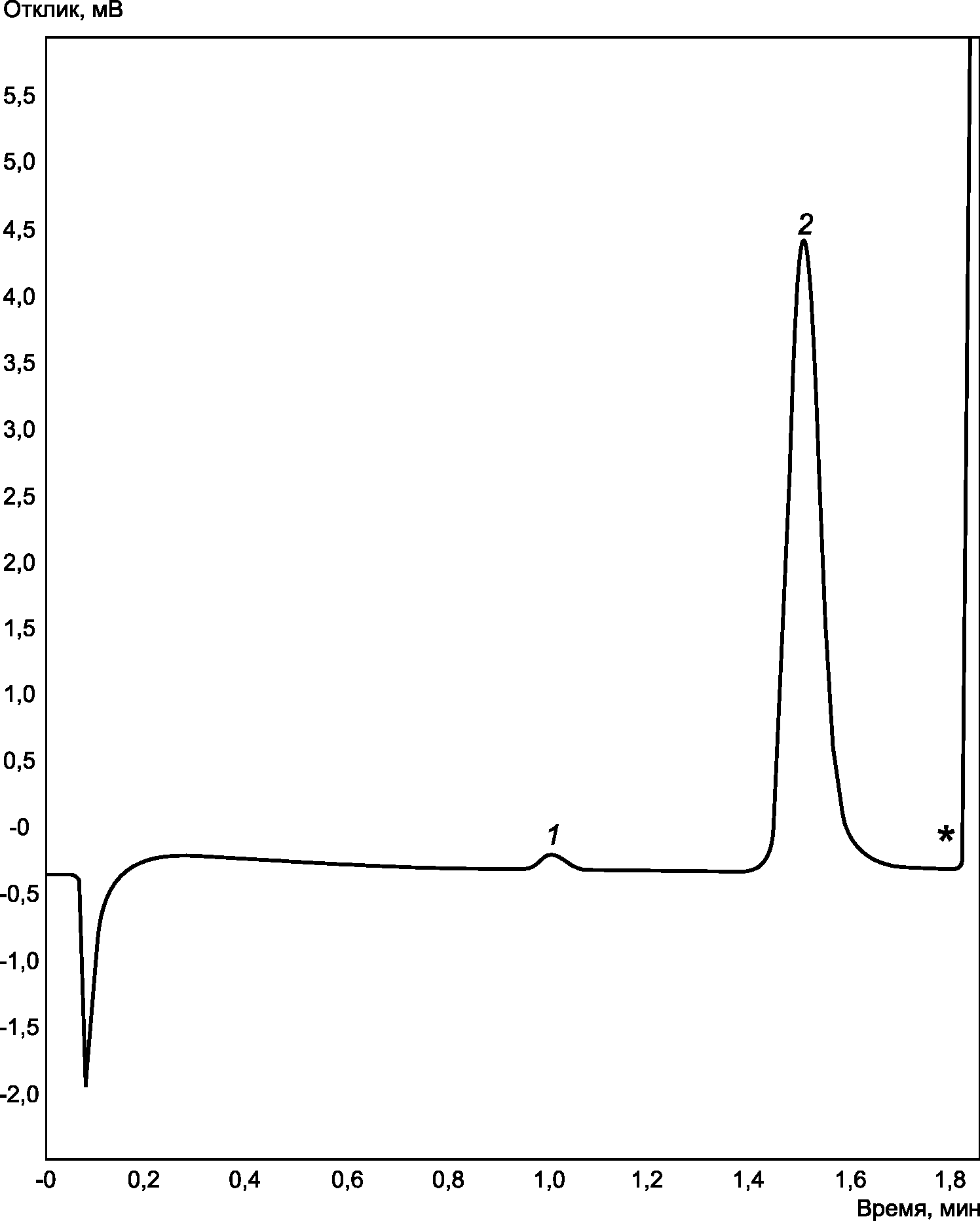

И.2 Пример типовой хроматограммы гелия и водорода, полученной на насадочной колонке CaA с использованием ДТП (газ-носитель аргон) при анализе попутного нефтяного газа, приведен на рисунке И.2.
1 - гелий; 2 - водород;
* - переключение колонки на обратную продувку
Рисунок И.2 - Типовая хроматограмма гелия и водорода
в попутном нефтяном газе

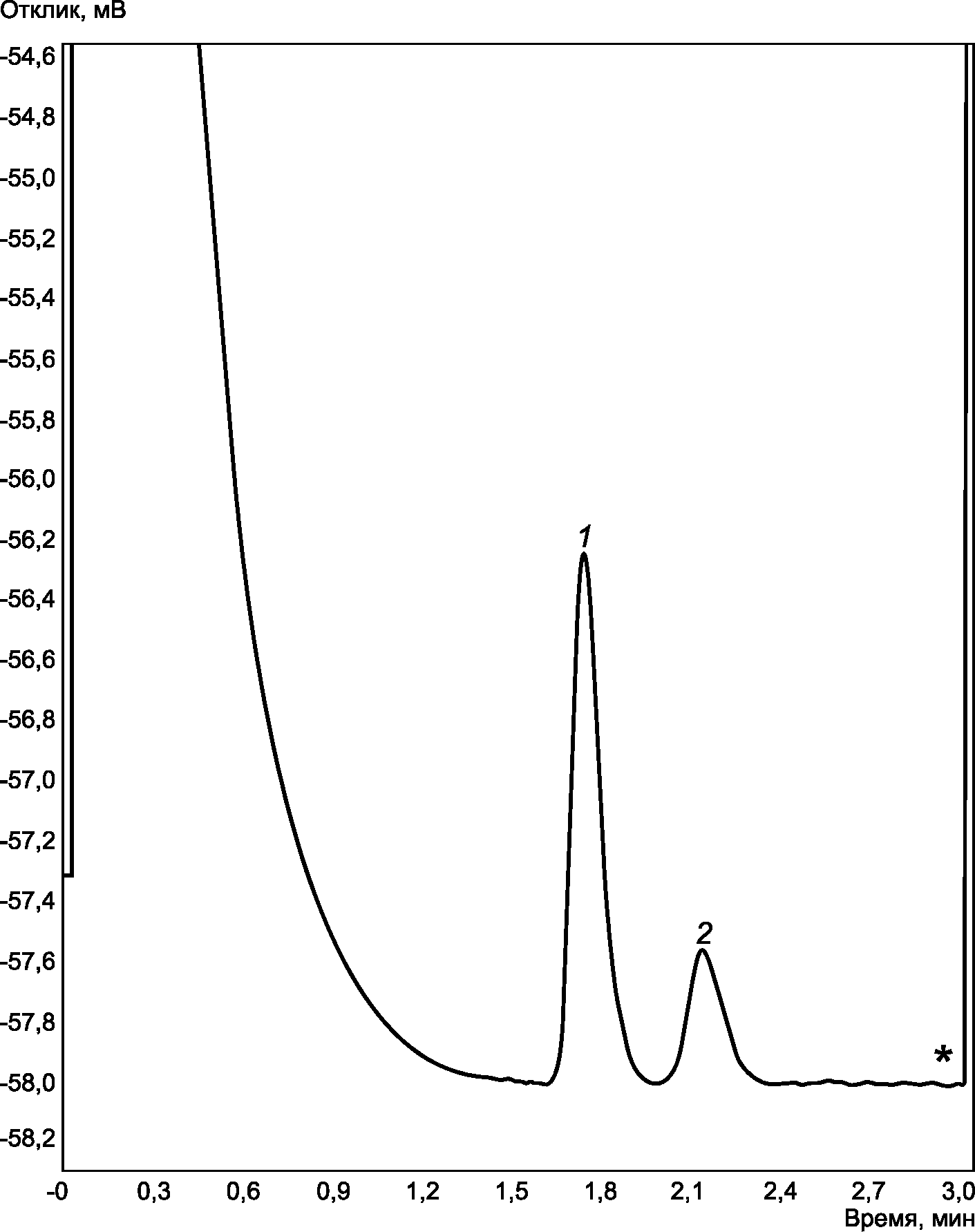

И.3 Пример типовой хроматограммы кислорода и азота, полученной на насадочной колонке NaX с использованием ДТП (газ-носитель гелий) при анализе попутного нефтяного газа, приведен на рисунке И.3.
1 - кислород; 2 - азот;
* - переключение колонки на обратную продувку
Рисунок И.3 - Типовая хроматограмма кислорода и азота
в попутном нефтяном газе
(справочное)
