ТИПОВЫЕ ХРОМАТОГРАММЫ УГЛЕВОДОРОДОВ C4 - C9 И C3 - C10 В ПОПУТНОМ НЕФТЯНОМ ГАЗЕ

ТИПОВЫЕ ХРОМАТОГРАММЫ УГЛЕВОДОРОДОВ C₄ - C₉ И C₃ - C₁₀

В ПОПУТНОМ НЕФТЯНОМ ГАЗЕ

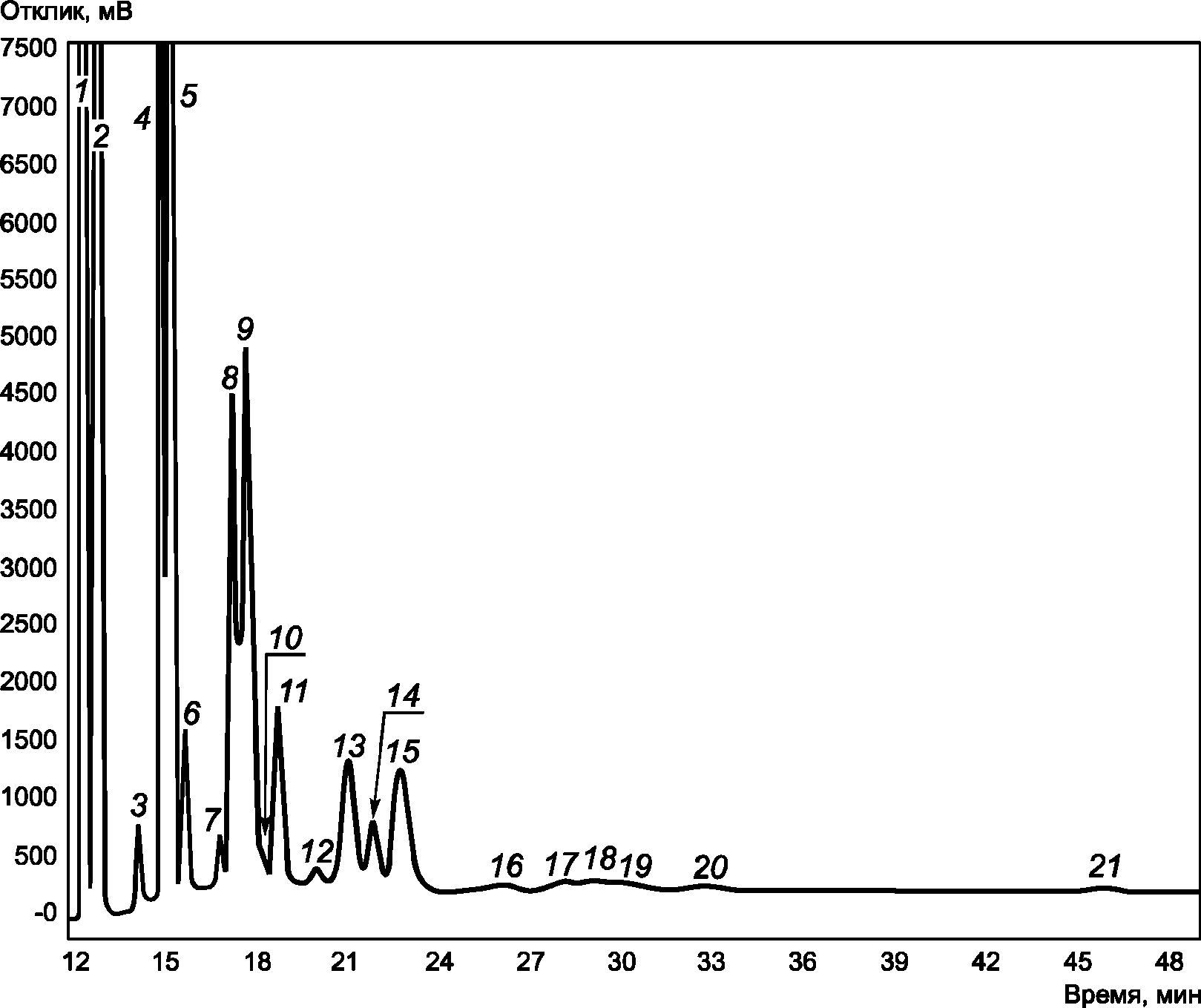

Ж.1 Пример типовой хроматограммы углеводородов C₄ - C₉, полученной на насадочной колонке Hayesep R с использованием ПИД при анализе попутного нефтяного газа, приведен на рисунке Ж.1.

1 - изобутан; 2 - н-бутан; 3 - неопентан; 4 - изопентан;

5 - н-пентан; 6 - циклопентан; 7, 8 - углеводороды C₆;

9 - н-гексан; 10 - 13 - углеводороды C₇; 14 - н-гептан;

15 - 18 углеводороды C₈; 19 - н-октан;

20 - углеводороды C₉; 21 - н-нонан

Рисунок Ж.1 - Типовая хроматограмма углеводородов C₄ - C₉

в попутном нефтяном газе

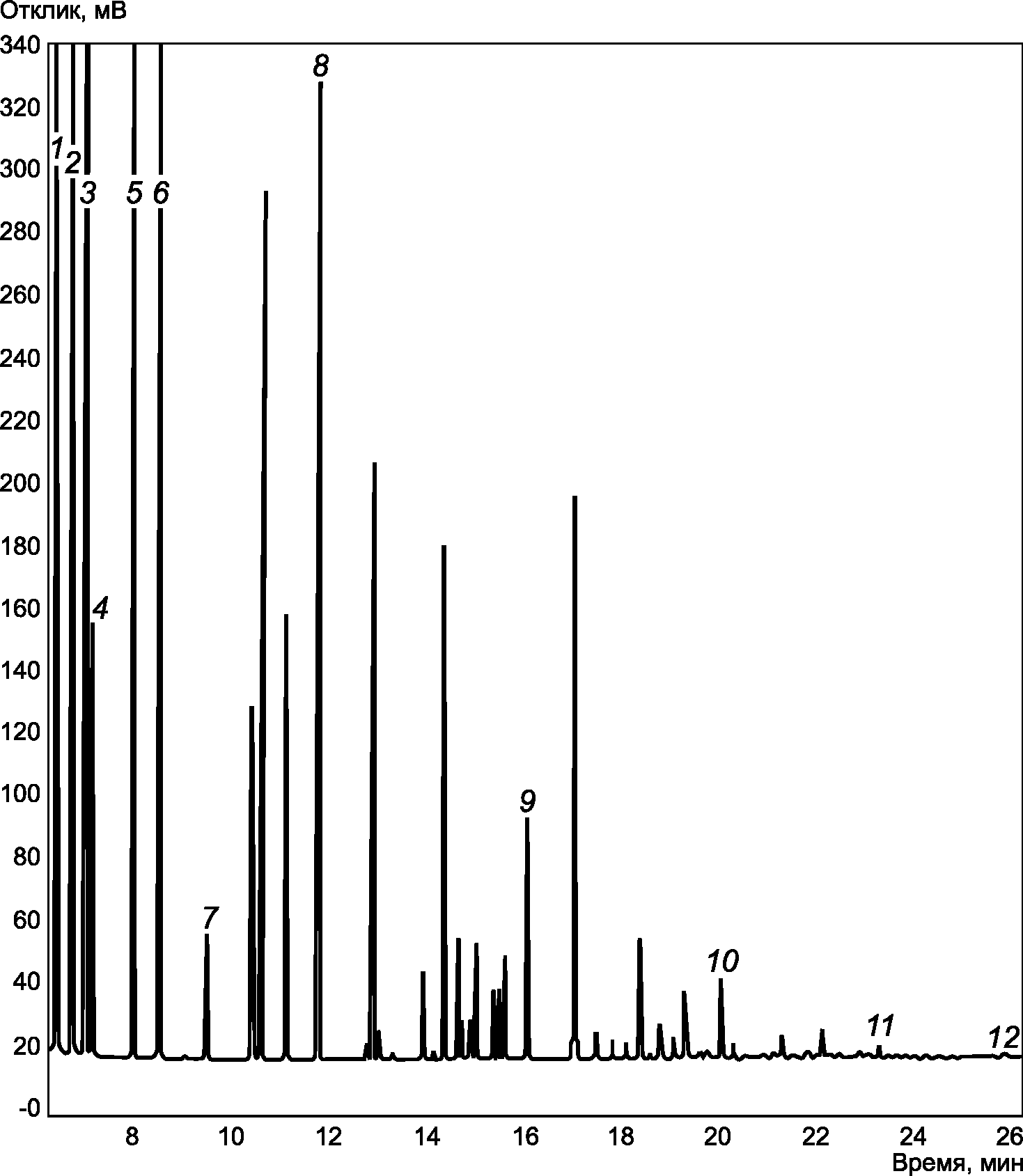

Ж.2 Пример типовой хроматограммы углеводородов C₃ - C₁₀, полученной на капиллярной колонке DB-1 с использованием ПИД при анализе попутного нефтяного газа, приведен на рисунке Ж.2.

1 - пропан; 2 - изобутан; 3 - н-бутан; 4 - неопентан;

5 - изопентан; 6 - н-пентан; 7 - циклопентан; 8 - н-гексан;

9 - н-гептан; 10 - н-октан; 11 - н-нонан; 12 - н-декан

Рисунок Ж.2 - Типовая хроматограмма углеводородов C₃ - C₁₀

в попутном нефтяном газе
