ТИПОВАЯ ХРОМАТОГРАММА УГЛЕВОДОРОДОВ C1 - C5, АЗОТА, ДИОКСИДА УГЛЕРОДА, МЕТАНОЛА И СЕРОВОДОРОДА В ПОПУТНОМ НЕФТЯНОМ ГАЗЕ

"ГОСТ Р 57975.1-2017. Национальный стандарт Российской Федерации. Газ нефтяной попутный. Определение состава методом газовой хроматографии. Часть 1. Определение содержания углеводородов C1 - C8+ и неорганических газов с использованием пламенно-ионизационного детектора и детектора по теплопроводности" (утв. и введен в действие Приказом Росстандарта от 26.12.2017 N 2088-ст)

ТИПОВАЯ ХРОМАТОГРАММА УГЛЕВОДОРОДОВ C1 - C5, АЗОТА,

ДИОКСИДА УГЛЕРОДА, МЕТАНОЛА И СЕРОВОДОРОДА

В ПОПУТНОМ НЕФТЯНОМ ГАЗЕ

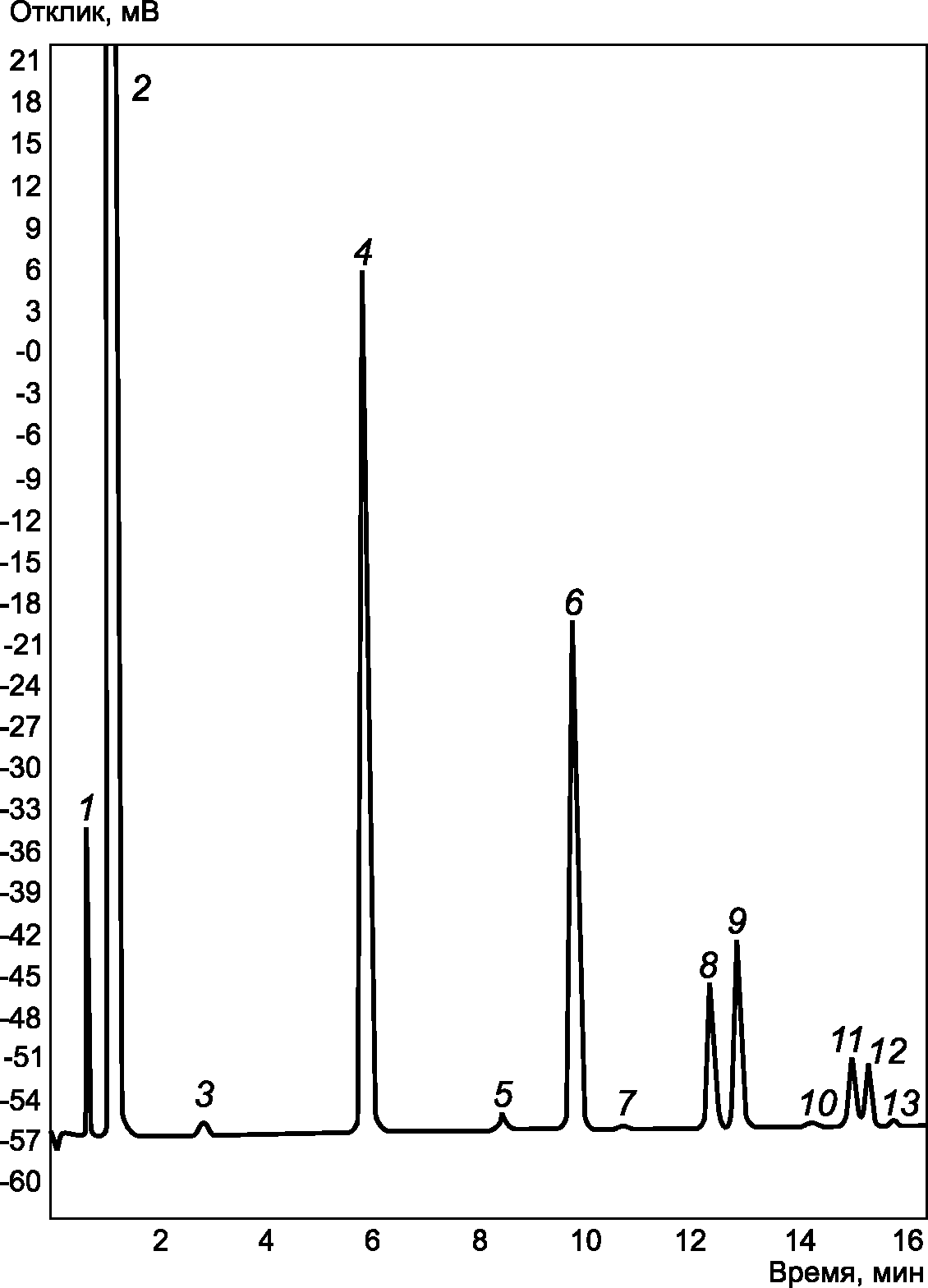

Е.1 Пример типовой хроматограммы углеводородов C1 - C5, азота, диоксида углерода, метанола и сероводорода, полученной на насадочной колонке Hayesep R с использованием ДТП при анализе попутного нефтяного газа, приведен на рисунке Е.1.

1 - азот + кислород; 2 - метан; 3 - диоксид углерода;

4 - этан; 5 - сероводород; 6 - пропан; 7 - метанол;

8 - изобутан; 9 - н-бутан; 10 - неопентан; 11 - изопентан;

12 - н-пентан; 13 - циклопентан

Рисунок Е.1 - Типовая хроматограмма углеводородов C1 - C5,

азота, диоксида углерода, метанола и сероводорода

в попутном нефтяном газе
