ОБЕСПЕЧЕНИЕ УНИКАЛЬНОЙ ИДЕНТИФИКАЦИИ И ПРОСЛЕЖИВАЕМОСТИ
ПРОДУКЦИИ НА ОСНОВЕ СИСТЕМЫ GS1
ДГ.1 GS1 - международная организация, занимающаяся разработкой и внедрением глобальных стандартов и решений, направленных на повышение эффективности и прозрачности цепей поставок во всемирном масштабе и во многих отраслях. GS1 является агентством выдачи по ГОСТ ИСО/МЭК 15459-2 с кодами агентства выдачи от 0 до 9. GS1 действует через сеть национальных агентств, называемых национальными организациями GS1. На территории Российской Федерации действует национальная организация, представляющая международную организацию GS1, - Ассоциация автоматической идентификации "ЮНИСКАН/ГС1 РУС" (ГС1 РУС).
ДГ.2 Спецификации, стандарты и руководства, разработанные GS1, в том числе по идентификации и прослеживаемости различных классов предметов, образуют систему GS1.
Для идентификации и описания различных классов объектов и их атрибутов в глобальных цепях поставок в GS1 используется система строк элементов. Строка элемента состоит из идентификатора применения GS1 - числового квалификатора, однозначно определяющего формат и смысловое значение строки элемента и поля данных.
ДГ.3 В системе строк элементов выделяют идентификационные ключи GS1 (ключевые идентификаторы), которые предназначены для уникальной идентификации в пределах установленных классов предметов, и дополнительные строки элементов, описывающие атрибуты или характеристики идентифицируемых предметов.
ДГ.4 Уникальность идентификационных ключей GS1 обеспечивается установленной GS1 схемой идентификации, правилами их присвоения и ведения. В основу идентификации положена система префиксов GS1 (коротких числовых последовательностей), в которых код агентства выдачи GS1 занимает первую позицию. Префиксы GS1 используют уполномоченные GS1 национальные организации GS1 для присвоения предприятиям-членам, выполняющим функции пунктов выдачи, уникальных идентификаторов, называемых префиксами предприятий GS1. Предприятия используют присвоенные им национальными организациями GS1 префиксы предприятий GS1 для формирования идентификационных ключей GS1. Пример структуры идентификационного ключа GS1 приведен на рисунке ДГ.1.
Примечание - Контрольное число используется для проверки знаков строки идентификационного ключа.

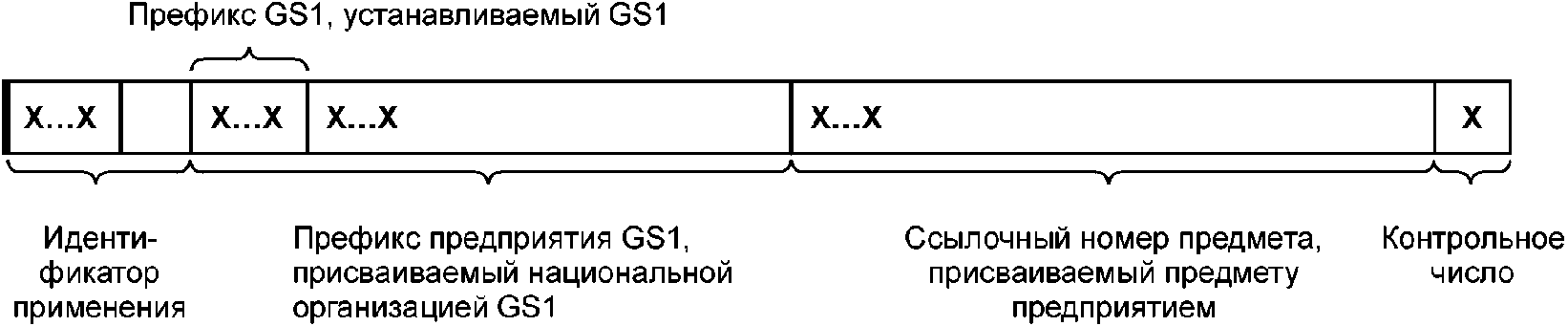

Рисунок ДГ.1 - Структура строки элемента идентификационного
ключа GS1
За национальной организацией GS1, действующей на территории Российской Федерации - Ассоциацией автоматической идентификации "ЮНИСКАН/ГС1 РУС" (ГС1 РУС), закреплены префиксы GS1 в диапазоне 460 - 469, которые присутствуют в первых трех разрядах префиксов предприятий GS1, присваиваемых ГС1 РУС.
Часть идентификационных ключей GS1 и дополнительных идентификаторов, применяемых в составе машиносчитываемой маркировки на упаковке, логистических и грузовых единицах, а также относящихся к услугам, датам, документам, характеристикам продукции, приведена в качестве данных по обеспечению прослеживаемости продукции в таблице ДГ.1.
Таблица ДГ.1
Перечень строк элементов с идентификаторами применения GS1,
рекомендуемых для обеспечения прослеживаемости
Значение ИП | Содержание поля данных | Формат строки элемента | |
Международное наименование | Наименование на русском языке | ||
00 | Serial Shipping Container Code (SSCC) | Серийный код транспортной упаковки | N2+N18 |
01 | Global Trade Item Number (GTIN) | Глобальный номер предмета торговли | N2+N14 |
02 | GTIN of Contained Trade Items | GTIN предметов торговли содержимого логистической единицы | N2+N14 |
10 | Batch or Lot Number | Номер партии или серии | N2+X..20 |
11 | Production Date (YYMMDD) | Дата изготовления (ГГММДД) | N2+N6 |
12 | Due Date (YYMMDD) | Дата оплаты (ГГММДД) | N2+N6 |
13 | Packaging Date (YYMMDD) | Дата упаковывания (ГГММДД) | N2+N6 |
15 | Best Before Date (YYMMDD) | Дата реализации (ГГММДД) | N2+N6 |
17 | Expiration Date (YYMMDD) | Дата окончания срока годности (ГГММДД) | N2+N6 |
20 | Variant Number | Вариант продукции | N2+N2 |
21 | Serial Number | Серийный номер | N2+X..20 |
22 | Secondary Data Fields | Вспомогательные поля данных | N2+X..29 |
240 | Additional Item Identification | Дополнительная идентификация предмета | N3+X..30 |
241 | Customer Part Number | Номер товара, присвоенный потребителем | N3+X..30 |
242 | Made-to-Order Variation Number | Номер исполнения на заказ | N3+N..6 |
243 | Packaging Component Number | Номер упаковочного компонента | N3+X..20 |
250 | Secondary Serial Number | Вспомогательный серийный номер | N3+X..30 |
251 | Reference to Source Entity | Ссылка на исходный продукт | N3+X..30 |
253 | Global Document Type Identifier (GDTI) | Глобальный идентификатор типа документа (GDTI) | N3+N13+X..17 |
254 | GLN Extension Component | Добавочный компонент глобального номера места нахождения GLN | N3+X..20 |
400 | Customer's Purchase Order Number | Номер заказа клиента | N3+X..30 |
401 | Global Identification Number for Consignment (GINC) | Глобальный идентификационный номер партии груза (GINC) | N3+X..30 |
402 | Global Shipment Identification Number (GSIN) | Глобальный идентификационный номер отправки груза (GSIN) | N3+N17 |
403 | Routing Code | Код маршрута | N3+X..30 |
410 | Ship to - Deliver to Global Location Number | Отгрузка - доставка по глобальному номеру места нахождения | N3+N13 |
411 | Bill to - Invoice to Global Location Number | Выставление счета по глобальному номеру места нахождения | N3+N13 |
412 | Purchased from Global Location Number | Закупка по глобальному номеру места нахождения | N3+N13 |
413 | Ship for - Deliver for - Forward to Global Location Number | Отгрузка - доставка - переадресация по глобальному номеру места нахождения | N3+N13 |
414 | Identification of a Physical Location - Global Location Number | Идентификация действительного места нахождения по глобальному номеру места нахождения | N3+N13 |
415 | Global Location Number of the Invoicing Party | Глобальный номер места нахождения стороны, выставившей счет | N3+N13 |
420 | Ship to - Deliver to Postal Code Within a Single Postal Authority | Отправка - доставка по почтовому коду в пределах полномочий одного почтового ведомства | N3+X..20 |
421 | Ship to - Deliver to Postal Code with ISO Country Code | Отправка - доставка по почтовому коду с трехзначным кодом названия по ISO страны | N3+N3+X..9 |
7001 | NATO Stock Number (NSN) | Номенклатурный номер НАТО (NSN) | N4+N13 |
8001 | Roll Products (Width, Length, Core Diameter, Direction, Splices) | Продукция в рулонах - ширина, длина, диаметр сердечника, направление намотки, склейки | N4+N14 |
8002 | Cellular Mobile Telephone Identifier | Идентификатор сотового мобильного телефона | N4+X..20 |
8003 | Global Returnable Asset Identifier (GRAI) | Глобальный идентификатор возвратных активов (GRAI) | N4+N14+X..16 |
8004 | Global Individual Asset Identifier (GIAI) | Глобальный идентификатор индивидуальных активов (GIAI) | N4+X..30 |
8005 | Price Per Unit of Measure | Цена за единицу величины | N4+N6 |
8006 | Identification of the Components of a Trade Item | Идентификация компонентов предмета торговли | N4+N14+N2+N2 |
8007 | International Bank Account Number (IBAN) | Международный номер банковского счета (IBAN) | N4+X..30 |
8008 | Date and Time of Production | Дата и время изготовления предмета торговли | N4+N8+N..4 |
8010 | Component/Part Identifier (CPID) | Идентификатор компонента/детали | N4 + X..30 |
8011 | Component/Part Identifier Serial Number (CPID SERIAL) | Серийный номер идентификатора компонента/детали | N4 + N..12 |
8017 | Global Service Relation Number to identify the relationship between an organisation offering services and the provider of services | Глобальный номер услуг для идентификации отношений между организацией, предоставляющей услуги, и поставщиком услуг | N4+N18 |
8018 | Global Service Relation Number to identify the relationship between an organisation offering services and the recipient of services | Глобальный номер услуг для идентификации отношений между организацией, предоставляющей услуги, и получателем услуг | N4+N18 |
8019 | Service Relation Instance Number (SRIN) | Номер этапа предоставления услуг (SRIN) | N4+N..10 |
90 | Information Mutually Agreed Between Trading Partners | Информация по согласованию между торговыми партнерами | N2+X..30 |
От 91 до 99 | Company Internal Information | Внутренняя информация компании | N2+X..30 |
Примечания 1 Полный перечень идентификаторов применения GS1, подробные сведения о структуре и особенностях их использования могут быть получены в национальной организации GS1, действующей на территории Российской Федерации, - Ассоциации автоматической идентификации "ЮНИСКАН/ГС1 РУС". 2 В таблице использованы следующие обозначения: - N - числовой разряд; - X - любой знак из установленного GS1 набора знаков по ГОСТ 27463; - N3 - 3 числовых разряда фиксированной длины; - N..3 - до трех числовых разрядов; - X..3 - до 3 знаков. | |||
ДГ.5 В целях прослеживаемости продукции в системе GS1 для различных классов предметов могут быть использованы следующие идентификационные ключи GS1:
- глобальный номер предмета торговли (Global Trade Item Number, GTIN);
- глобальный номер места нахождения (Global Location Number, GLN);
- серийный код транспортной упаковки (Serial Shipping Container Code, SSCC);
- глобальный идентификатор возвратных активов (Global Returnable Asset Identifier, GRAI);
- глобальный идентификатор индивидуальных активов (Global Individual Asset Identifier, GIAI);
- глобальный номер услуг (Global Service Relation Number, GSRN);
- глобальный идентификатор типа документа (Global Document Type Identifier, GDTI);
- глобальный идентификационный номер отправки груза (Global Shipment Identification Number, GSIN);
- глобальный идентификационный номер партии груза (Global Identification Number for Consignment, GINC);
- идентификатор компонента/детали (Component/Part Identifier, CPID).
Перечень идентификаторов применения GS1 и строк элементов в порядке возрастания значений идентификаторов применения, которые могут быть использованы в целях прослеживаемости, приведен в таблице ДГ.1.
ДГ.6 Классы предметов, подлежащих идентификации
В системе GS1 предмет идентификации, который может быть оценен, заказан или на который может быть выставлен счет и предоставлена информация в любой точке цепи поставки, называется предметом торговли. Предметы торговли подлежат прослеживаемости, т.е. в отношении них должна быть обеспечена возможность получения данных об истории производства, использовании или изменении состояния и места нахождения.
В целях идентификации и прослеживаемости выделяют следующие классы предметов торговли:
- потребительские предметы розничной торговли - предметы торговли, изготавливаемые в установленном виде и реализуемые в любом пункте цепи поставок;
- упакованные предметы торговли, не подлежащие розничной продаже, - упакованный предмет торговли или группа предметов торговли, не предназначенные для прохождения через кассовый терминал;
- логистические единицы - предметы, предназначенные для транспортирования и/или хранения, контролируемые на всем протяжении цепи поставок;
- отправка груза - предметы торговли или группы предметов торговли, доставляемые, после необходимой обработки и подготовки, в указанное место нахождения в согласованный момент времени.
ДГ.7 Уникальная идентификация предметов торговли в пределах класса
В рамках определенных классов предметов в цепях поставок для уникальной идентификации используются различные строки элементов или их сочетания в зависимости от необходимой степени детализации, используемой для идентификации.
Выделяют три уровня детализации идентификации предметов торговли:
- типовая идентификация используется для однородной группы предметов торговли с одинаковым набором характеристик;
- идентификация с учетом партии - типовая идентификация с добавлением информации о номере производственной партии или лота;
- серийная идентификация - типовая идентификация с добавлением серийного номера экземпляра типа продукции.
Типовые строки элементов, используемые для различных классов предметов и уровней детализации идентификации, приведены в таблице ДГ.2.
Таблица ДГ.2
Типовые строки элементов для различных классов предметов
и уровней детализации идентификации
Класс предметов | Строки элементов | ||
Типовая идентификация | Идентификация с учетом партии | Серийная идентификация | |
Потребительский предмет розничной торговли | Глобальный номер предмета торговли (GTIN) | Глобальный номер предмета торговли (GTIN) + Номер партии или серии | Глобальный номер предмета торговли (GTIN) + Серийный номер |
Упакованный предмет торговли, не подлежащий розничной продаже | Глобальный номер предмета торговли (GTIN) | Глобальный номер предмета торговли (GTIN) + Номер партии или серии | Глобальный номер предмета торговли (GTIN) + Серийный номер |
Логистическая единица | - | - | Серийный код транспортной упаковки (SSCC) |
Отправка груза/ Партия груза | - | - | Глобальный идентификационный номер отправки груза (GSIN)/ Глобальный идентификационный номер партии груза (GINC) |
Примечания 1 Уникальная идентификация обеспечивается использованием идентификационных ключей GS1: глобального номера предмета торговли (GTIN), серийного кода транспортной упаковки (SSCC), глобального идентификационного номера отправки груза (GSIN). 2 К приведенным строкам элементов могут быть добавлены строки элементов, указывающие дополнительные характеристики, например срок годности, вариант изготовления и т.д. | |||
По договоренности между торговыми партнерами для уникальной идентификации могут быть использованы иные строки элементов со следующими идентификационными ключами:
- глобальный идентификатор возвратных активов (Global Returnable Asset Identifier, GRAI);
- глобальный идентификатор индивидуальных активов (Global Individual Asset Identifier, GIAI);
- глобальный идентификатор типа документа (Global Document Type Identifier, GDTI);
- глобальный идентификационный номер отправки груза (Global Shipment Identification Number, GSIN);
- идентификатор компонента/детали (Component/Part Identifier, CPID).
ДГ.8 Носители данных GS1
В системе GS1 для представления строк элементов в машиносчитываемом виде используют символы штрихового кода и радиочастотные метки.
Для представления строк элементов в конкретных применениях в рамках GS1 определены следующие носители данных - символы штрихового кода:
- семейство символов символики EAN/UPC в соответствии с ГОСТ ИСО/МЭК 15420: символы штриховых кодов EAN-13, UPC-A, UPC-E, EAN-8, а также 2- и 5-разрядные дополнительные символы, допускающие всенаправленное считывание. Указанные символы (рисунок ДГ.2) следует использовать для маркировки любых предметов, которые подлежат сканированию на кассовых терминалах; они могут применяться для идентификации и иных предметов торговли;
- символы ITF-14 символики Interleaved 2-of-5 (2 из 5 чередующиеся) по ГОСТ ИСО/МЭК 16390 (рисунок ДГ.3), которые являются носителями строк элементов на предметах торговли, которые не предполагается обрабатывать на кассовых терминалах. Символы ITF-14 в наибольшей степени подходят для прямой печати на материале из гофрированного картона;
- символы символики GS1-128 (рисунок ДГ.4), которая является подмножеством символики Code 128 по ГОСТ ISO/IEC 15417. Использование символики GS1-128 лицензировано исключительно для GS1. Указанная символика обеспечивает наибольшую гибкость при кодировании строк элементов с идентификаторами применения;
- символы символики GS1 DataBar (прежнее наименование RSS) по ГОСТ ISO/IEC 24724, представляющей собой семейство символик линейного штрихового кода, используемых в системе GS1 (рисунок ДГ.5), которые в большинстве случаев обеспечивают в неявном виде кодирование строки элемента с идентификатором применения (01), а в случае символики GS1 DataBar Расширенный (GS1 DataBar Expanded) - в явном виде строк элементов с идентификаторами применения (рисунок ДГ.8);
- символы композитной символики по [17]. Указанные символы не применяют по отдельности: идентификационный ключ GS1 всегда кодируют в символе линейного штрихового кода, а дополнительные строки элементов с идентификаторами применения могут быть закодированы в более компактном виде в двумерном (2D) компоненте (рисунок ДГ.6);
- символы символики Data Matrix (рисунок ДГ.7) в версии ECC 200 по ГОСТ Р ИСО/МЭК 16022. Версия ECC 200 является единственной версией указанной символики, которая поддерживает структуры данных системы GS1;
- символы символики GS1 QR Code (рисунок ДГ.9) по ГОСТ Р ИСО/МЭК 18004. Символика QR Code поддерживает структуры данных системы GS1. Внедрение GS1 QR Code должно соответствовать стандартам по применению системы GS1. Символы QR Code одобрены для передачи дополнительных данных к информации на упаковке.
Примечание - Помимо общих требований к символикам штрихового кода, приведенных в указанных выше стандартах, GS1 установлены специальные требования в зависимости от конкретных применений, которые предоставляют национальные организации GS1 своим членам.
Для форматов символик, принятых в системе GS1, установлены идентификаторы символик, приведенные в таблице ДГ.3.
Таблица ДГ.3
Идентификаторы символик, используемые в системе GS1
Идентификатор символики | Формат символики | Содержимое символа |
]E0 | EAN-13, UPC-A или UPC-E | 13 цифровых разрядов |
]E1 | Двухразрядный дополнительный символ | 2 цифровых разряда |
]E2 | Пятиразрядный дополнительный символ | 5 цифровых разрядов |
]E3 | EAN-13, UPC-A или UPC-E с дополнительными символами | от 15 до 18 цифровых разрядов |
]E4 | EAN-8 | 8 цифровых разрядов |
]I1 | ITF-14 | 14 цифровых разрядов |
]C1 | GS1-128 | Типовые строки элементов с идентификаторами применения |
]e0 | GS1 DataBar | Типовые строки элементов с идентификаторами применения |
]e1 | GS1 Composite | Пакет данных, содержащий информацию, следующую за закодированным знаком - разделителем символа |
]e2 | GS1 Composite | Пакет данных, содержащий информацию, следующую за знаком переключения метода обработки |
]d2 | GS1 DataMatrix | Типовые строки элементов с идентификаторами применения |
]Q3 | GS1 QR Code | Типовые строки элементов с идентификаторами применения |
В системе GS1 в качестве машиносчитываемых носителей данных используются также пассивные радиочастотные метки EPC, функционирующие в системах радиочастотной идентификации, работающие на принципе обратного рассеяния в диапазоне радиочастот от 860 до 960 МГц по протоколу радиоинтерфейса для связи, соответствующему [18].
ДГ.9 Примеры символов штрихового кода системы GS1, кодирующие строки элементов данных для предметов разных классов
ДГ.9.1 Ниже приведены примеры символов штрихового кода системы GS1 с типовой идентификацией.
Символы с типовой идентификацией предполагают кодирование в символе только глобального номера предмета торговли (GTIN) в различных форматах из 8, 12, 13 или 14 цифровых разрядов.
На рисунке ДГ.2 в левой части приведен символ EAN-13, в котором закодирован 13-разрядный номер GTIN 4512345678906, где последняя цифра 6 является контрольной цифрой символа, а в правой части - символ UPC-A, в котором закодирован 12-разрядный номер GTIN 012345678905, где последняя цифра 5 является контрольной цифрой символа, начальная цифра ноль кодируется в неявном виде в качестве префикса.
Рисунок ДГ.2 - Примеры символов штрихового кода EAN-13
и UPC-A
Символы EAN/UPC, как правило, используются для идентификации потребительских предметов розничной торговли, предполагаемых для реализации через кассовый терминал.
На рисунке ДГ.3 приведен символ ITF-14, в котором закодирован 14-разрядный номер GTIN 18931234567894, где первый разряд "1" - цифра индикатора, последний разряд "4" - контрольная цифра символа.
Рисунок ДГ.3 - Пример символа штрихового кода ITF-14
На рисунке ДГ.4 приведен символ GS1-128, в котором закодирован идентификатор применения (01) (см. таблицу Г.1) и 14-разрядный глобальный номер предмета торговли, где последняя цифра "9" является контрольным знаком символа.
Рисунок ДГ.4 - Пример символа штрихового кода GS1-128
На рисунке ДГ.5 показаны символы штрихового кода GS1 DataBar, кодирующие глобальный номер предмета торговли.
| Символ штрихового кода GS1 DataBar Всенаправленный GS1 (DataBar Omnidirectional), кодирующий 14-разрядный GTIN - 00012345678909 |
| Символ штрихового кода GS1 DataBar Усеченный (GS1 DataBar Truncated), кодирующий 14-разрядный GTIN - 00012345678905 |
| Символ штрихового кода GS1 DataBar Двустрочный (GS1 DataBar Stacked), кодирующий 14-разрядный GTIN - 00012345678905 |
| Символ штрихового кода GS1 DataBar Двустрочный Всенаправленный (GS1 DataBar Stacked Omnidirectional), кодирующий 14-разрядный GTIN - 00034567890125 |
| Символ штрихового кода GS1 DataBar Ограниченный (GS1 DataBar Limited), кодирующий 14-разрядный GTIN - 15012345678907 |
Рисунок ДГ.5 - Примеры символов штрихового кода GS1 DataBar,
кодирующих глобальный номер предмета торговли
Примечание - Идентификатор применения (01) кодируется в неявном виде.
ДГ.9.2 На рисунках ДГ.6, ДГ.7, ДГ.8, ДГ.9 представлены примеры символов штрихового кода для идентификации с учетом партии.
| Композитный символ штрихового кода с линейным компонентом GS1 DataBar Ограниченный (DataBar Stacked Limited), кодирующим 14-разрядный номер GTIN - 13112345678906, и двумерным композитным компонентом CC-A, кодирующим дату окончания срока годности с идентификатором применения (17) - 01 января 2005 года и номер партии с идентификатором применения (10) - ABC123 |
| Композитный символ штрихового кода с линейным компонентом GS1-128, кодирующим 14-разрядный номер GTIN с идентификатором применения (01) - 03812345678908, и двумерным композитным компонентом CC-C, кодирующим номер партии с идентификатором применения (10) - ABCD123456 и адрес отгрузки - доставки по глобальному номеру места нахождения (GLN) с идентификатором применения (410). |
Рисунок ДГ.6 - Пример композитных символов штрихового кода
для идентификации с учетом партии
На рисунке ДГ.7 приведен символ штрихового кода GS1 Data Matrix, кодирующий глобальный номер предмета торговли (GTIN) с идентификатором применения (01) - 04012345678901, дату окончания срока годности с идентификатором применения (17) - 01 января 2005 года и номер партии с идентификатором применения (10) - AB123.
Рисунок ДГ.7 - Пример символа штрихового кода GS1 Data
Matrix для идентификации с учетом партии и срока годности
На рисунке ДГ.8 приведен символ штрихового кода GS1 DataBar Расширенный Многострочный (GS1 DataBar Expanded Stacked), кодирующий 14-разрядный номер GTIN с идентификатором применения (01) - 09501101530003, дату окончания срока годности с идентификатором применения (17) - 04 июля 2014 года и номер партии с идентификатором применения (10) - AB-123.
Рисунок ДГ.8 - Пример символа штрихового кода GS1 DataBar
Расширенный Многострочный для идентификации с учетом партии
На рисунке ДГ.9 приведен символ штрихового кода QR Code, кодирующий 14-разрядный номер GTIN с идентификатором применения (01) - 08712345678906, дату окончания срока реализации с идентификатором применения (15) - 31 декабря 2015 года и номер партии с идентификатором применения (10) - ABC123.
Рисунок ДГ.9 - Пример символа штрихового кода GS1 QR Code
для идентификации с учетом партии
ДГ9.3. На рисунках ДГ.10, ДГ.11 представлены примеры символов штрихового кода для серийной идентификации.
На рисунке ДГ.10 приведен символ Data Matrix, кодирующий GTIN с идентификатором применения (01) - 04012345678901 и серийный номер предмета с идентификатором применения (21) - ABCDEFG123456789
Рисунок ДГ.10 - Пример символа штрихового кода Data Matrix
для серийной идентификации
На рисунке ДГ.11 приведен композитный символ штрихового кода с линейным компонентом GS1-128, кодирующим 14-разрядный номер GTIN с идентификатором применения (01) - 03212345678906, и двумерным композитным компонентом CC-A, кодирующим серийный номер предмета с идентификатором применения (21) - A1B2C3D4E5F6G7H8.
Рисунок ДГ.11 - Пример композитного символа штрихового кода
для серийной идентификации
(справочное)
