5.1 Назначение
Класс 1 соответствия - подход, использующий установленные наборы элементов данных на основе квалификаторов: текстовых идентификаторов TEI или идентификаторов данных ASC MH 10 для идентификации продукции.
Для идентификации продукции применяют идентификаторы (коды) организаций (предприятий) NCAGE, DUNS, GS1, ФГУП "НИИСУ", ФГБУ "46 ЦНИИ МО РФ". Перечень организаций, уполномоченных на присвоение российским организациям (предприятиям) идентификаторов предприятий (организаций), приведен в приложении ДА. Выбор применяемого идентификатора организации (предприятия) определяет изготовитель продукции или изготовитель продукции по соглашению с деловыми партнерами. Выбор идентификатора организации (предприятия) предполагает обязательное применение правил идентификации, установленных соответствующим агентством выдачи. Примечания 1 Для кода NCAGE агентством выдачи является NSPA (Агентство материально-технического обеспечения НАТО). 2 Для кода DUNS агентством выдачи является Dun&Bradstreet. 3 Для кода GS1 агентством выдачи является международная ассоциация GS1. Код агентства выдачи международной ассоциации GS1 используется в первой позиции префиксов GS1, присвоенных указанной ассоциацией национальным организациям GS1. На территории каждой страны действует одна национальная организация GS1, которая уполномочена международной ассоциацией GS1 на присвоение организациям (предприятиям) идентификационных номеров, называемых префиксами предприятий GS1. Префикс GS1 присутствует в первых позициях префикса предприятия GS1. За национальной организацией GS1, действующей на территории Российской Федерации - Ассоциацией автоматической идентификации "ЮНИСКАН/ГС1 РУС" (ГС1 РУС), закреплены префиксы GS1 в диапазоне 460 - 469, которые присутствуют в первых трех разрядах префиксов предприятий GS1, присваиваемых ГС1 РУС. 4 Для кода ФГУП "НИИСУ" агентством выдачи является Федеральное государственное унитарное предприятие "Научно-исследовательский институт стандартизации и унификации" (ФГУП "НИИСУ"). 5 Для кода ФГБУ "46 ЦНИИ МО РФ" агентством выдачи кодов является Федеральное государственное бюджетное учреждение "46 Центральный научно-исследовательский институт Министерства обороны Российской Федерации". |
5.2 Основные требования
5.2.1 В таблице 1 представлены элементы данных TEI для класса 1 соответствия. Для идентификаторов данных ASC MH 10 элементы данных для класса 1 соответствия представлены в приложении E.
Таблица 1
Основные данные | ||
Элемент данных | TEI | Значения/размер |
Идентификатор организации/предприятия | ||
код NCAGE | CAG | 5 знаков, буквенных и цифровых |
код DUNS | DUN | 9 знаков, цифровых |
идентификатор организации/предприятия GS1 <1>, код ФГУП "НИИСУ", ФГБУ "46 ЦНИИ МО РФ": | EUC | до 13 знаков, цифровых |
- для организации-изготовителя | MFR | IAC + 4 знака, буквенных и цифровых |
- для организации, не являющейся изготовителем | SPL | |
Основной идентификатор продукции | ||
Уникальный серийный номер продукции/изделия (для продукции, прослеживаемой на основе серийных номеров) | SER | От 1 до 15 знаков, буквенных, цифровых, специальных |
Номер партии предприятия (для продукции, прослеживаемой на основе номеров партии (групп продукции)) | LTN | От 1 до 15 знаков, буквенных, цифровых, специальных |
Дополнительный идентификатор продукции | ||
Текущее идентификационное обозначение продукции/изделия | PNR | От 1 до 15 знаков, буквенных, цифровых, специальных |
Дополнительные данные | ||
Элемент(ы) прослеживаемости | Определяются изготовителем или соглашением изготовителя с деловыми партнерами | |
<1> В системе GS1 идентификатор предприятия, называемый префиксом GS1, входит в состав идентификационных ключей GS1 (например, глобального номера предмета торговли GTIN, глобального идентификатора индивидуальных активов GIAI и т.д). При необходимости выделения идентификатора предприятия в качестве отдельного элемента данных может быть использован идентификационный ключ GS1 - глобальный номер места нахождения GLN. | ||
Примечания
1 Постоянная идентификация - комбинация идентификатора предприятия и серийного номера продукции/изделия, уникального в рамках идентификатора предприятия. При использовании кодов NCAGE, ФГУП "НИИСУ", ФГБУ "46 ЦНИИ МО РФ" как идентификаторов предприятия выделяемая для маркировки площадь поверхности может быть сокращена при использовании объединенного элемента данных.
2 Для продукции/изделия, находящегося на стадии изготовления/производства, используют объединенный элемент TEI - USN (универсальный серийный номер); для продукции/изделия, находящегося на постпроизводственных стадиях жизненного цикла, используют объединенный элемент TEI - UST (универсальный серийный номер прослеживания). Выбор применяемых идентификаторов предприятия определяется изготовителем или по соглашению изготовителя с деловыми партнерами.
3 Уникальный серийный номер продукции/изделия (SER) должен присваиваться изготовителем и должен быть уникальным в рамках идентификатора предприятия-изготовителя. Если присвоение серийных номеров осуществляет организация иная, чем изготовитель, должен использоваться TEI для уникального номера компонента (UCN).
4 SER должны использоваться для изделий, которые прослеживаются на основе серийных номеров, а LTN для изделий, которые прослеживаются на основе номеров партии (групп продукции).
5 Текущее идентификационное обозначение продукции/изделия (PNR) должно присваиваться организацией, ответственной за конфигурацию продукции/изделия. Ответственной организацией является разработчик или организация - держатель подлинника конструкторской документации продукции/изделия. Текущее идентификационное обозначение продукции/изделия должно быть присвоено одной или более подобным единицам изделий, у которых одна и та же форма, монтаж и функции. Маркировка текущим идентификационным обозначением продукции/изделия должна производиться отдельно от постоянной маркировки так, чтобы она могла быть обновлена в ходе жизненного цикла изделия, когда характеристики формы, монтажа или функции изменяются. Для изделий, прослеживаемых на основе обозначений, определенных в межгосударственном/национальном стандарте, обозначение изделия должно быть присвоено организацией - разработчиком стандарта.
5.2.1.1 Для идентификации находящейся в стадии изготовления/производства <1> продукции, прослеживаемой на основе серийных номеров, применяют перечисленный ниже состав данных:
--------------------------------
<1> Стадии жизненного цикла продукции по [2].
а) данные постоянной идентификации продукции/изделия на протяжении жизненного цикла, представляемые в матричном символе на поверхности изделия, на табличке, этикетке или в памяти радиочастотной метки, включающие:
1) идентификатор предприятия-изготовителя (CAG, DUN, EUC, MFR) (см. A.1, A.3, A.4, B.8);
2) уникальный серийный номер продукции/изделия (SER) (см. A.7);
б) текущее идентификационное обозначение продукции/изделия (PNR) (см. A.2). Этот элемент данных должен быть размещен на отдельном (втором) матричном символе на изделии или на табличке/этикетке с данными, чтобы облегчить выполнение необходимых изменений маркировки на протяжении срока службы изделия (см. рисунки 2 б) и 3 б) в качестве примеров).
Примечание - Если идентификатором предприятия являются коды NCAGE, ФГУП "НИИСУ", ФГБУ "46 ЦНИИ МО РФ", выделяемая для маркировки площадь поверхности может быть сокращена при использовании объединенного элемента. Объединенным элементом TEI является USN (см. A.8).
Уникальный серийный номер продукции/изделия должен быть уникальным в рамках предприятия-изготовителя. Уникальный серийный номер продукции/изделия должен оставаться постоянным на протяжении срока службы продукции/изделия, даже если текущее идентификационное обозначение продукции/изделия будет изменено при проведении доработок. Только изготовитель должен присваивать уникальный серийный номер продукции/изделия. Предприятия, не являющиеся изготовителями, должны присваивать уникальный номер компонента (UCN) (см. A.6).
5.2.1.2 Применяемые в составе маркировки дополнительные данные - элементы данных прослеживаемости определяет изготовитель или изготовитель по соглашению с деловыми партнерами, из состава данных приложений A, B, ДА, ДБ. Дополнительные данные должны содержаться в отдельном матричном символе (в третьем символе, дополнительном к двум, предусмотренным 5.2.1.1). В радиочастотной метке элементы данных прослеживаемости записывают в дополнение к данным постоянной идентификации продукции/изделия и текущему идентификационному обозначению продукции/изделия.
5.2.2 Для присвоения уникальных серийных номеров продукции/изделиям на постпроизводственных стадиях жизненного цикла текущий владелец продукции/изделий должен связаться с изготовителем, чтобы определить, может ли изготовитель присвоить уникальные серийные номера продукции/изделиям, уникальность которых обеспечивается в рамках идентификатора предприятия-изготовителя. Если соглашение достигнуто, применяются требования, определенные в 5.2.1. Если соглашение с изготовителем не достигнуто или изготовитель прекратил существование, должны быть применены указанные ниже элементы данных. Для постоянной идентификации продукции, прослеживаемой на основе серийных номеров, находящейся на постпроизводственных стадиях жизненного цикла, должна применяться комбинация идентификатора предприятия-изготовителя и уникального серийного номера продукции/изделия или комбинация идентификатора организации/предприятия текущего владельца и уникального номера компонента. Применяемый состав данных:
а) постоянная идентификация продукции/изделия, включающая следующие данные:
1) идентификатор организации/предприятия текущего владельца (CAG, DUN, EUC, MFR, SPL) (см. A.1, A.3, A.4, B.8, B.14);
2) уникальный номер компонента (UCN) (см. A.6), присвоенный текущим владельцем вместо уникального серийного номера продукции/изделия (номер UCN должен быть уникальным в рамках соответствующего идентификатора организации/предприятия владельца);
б) текущее идентификационное обозначение продукции/изделия (PNR) в соответствии с требованиями, определенными в 5.2.1.1.
При использовании кодов NCAGE, ФГУП "НИИСУ", ФГБУ "46 ЦНИИ МО РФ" место для нанесения маркировки может быть сокращено при использовании объединенного элемента (объединенным элементом TEI является UST - см. A.9).
Примечание - UCN используется, когда присвоение обозначения проводится организацией иной, чем изготовитель продукции/изделия.
5.2.3 На рисунках 2 и 3 представлены примеры данных маркировки, включающих идентификатор предприятия на основе кодов NCAGE.

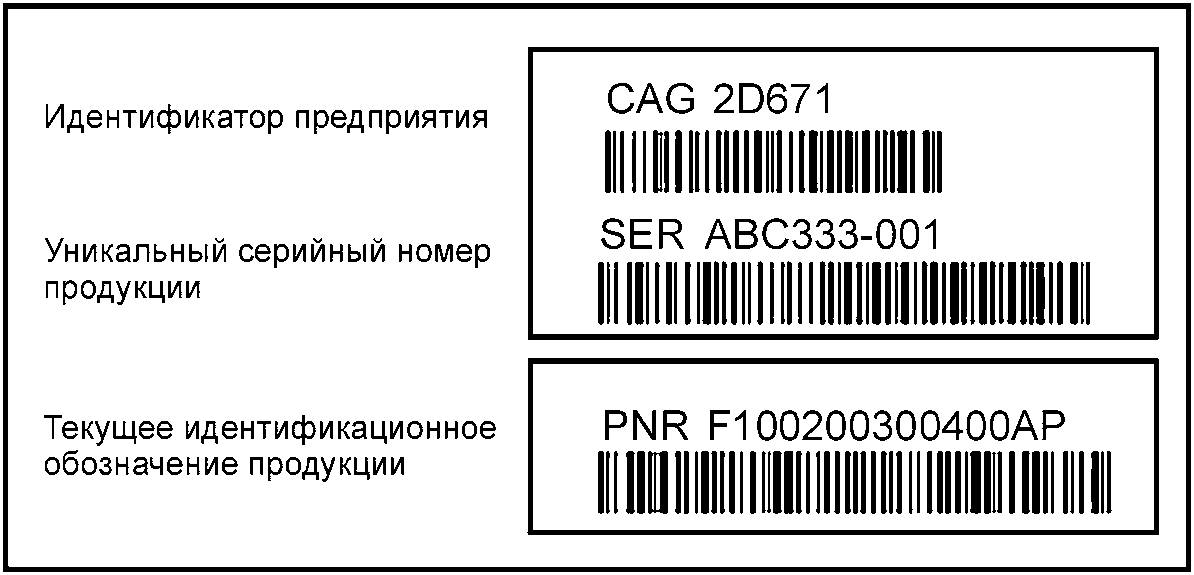

а) Данные, кодированные в формате Code 128 с добавлением
визуального представления данных

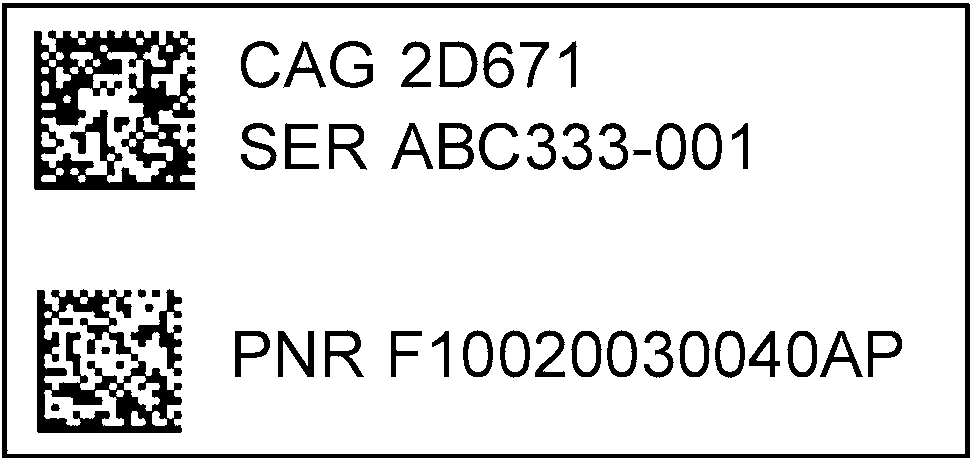

б) Данные, кодированные в формате Data Matrix с добавлением
визуального представления данных
Рисунок 2 - Данные для находящихся на стадии
изготовления/производства продукции/изделия

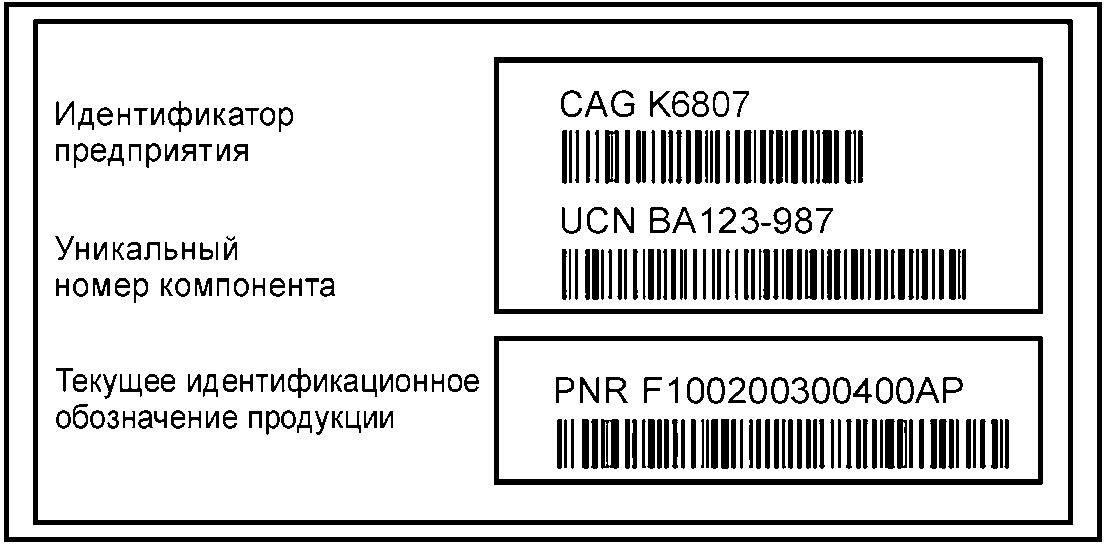

а) Данные, кодированные в формате Code 128 с добавлением
визуального представления данных

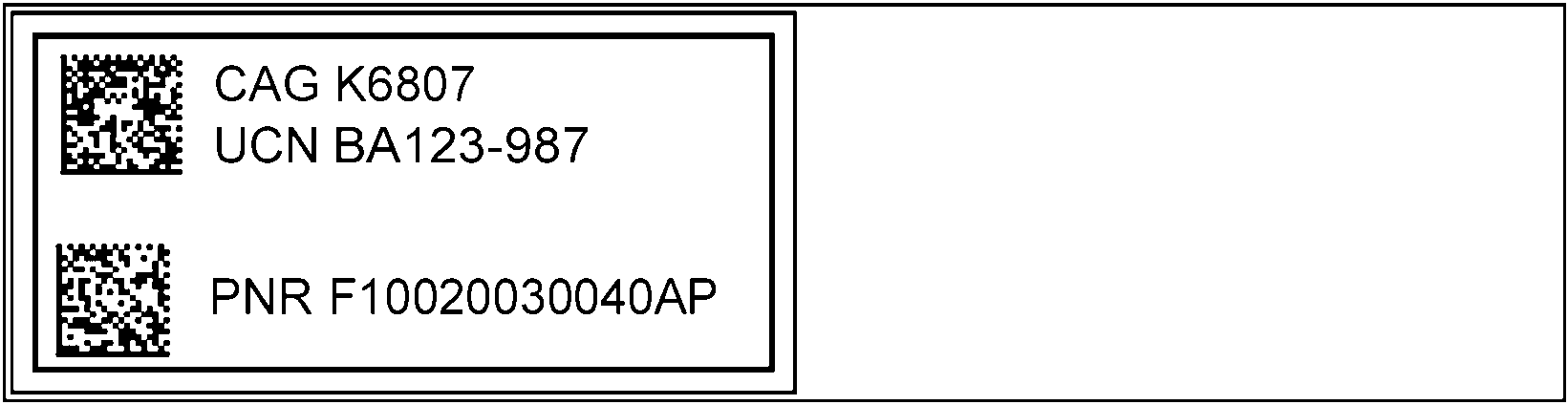

б) Данные, кодированные в формате Data Matrix с добавлением
визуального представления данных
Рисунок 3 - Данные для продукции/изделия, находящихся
на постпроизводственных стадиях жизненного цикла; уникальный
номер компонента присвоен организацией, не являющейся
изготовителем
5.2.4 Для продукции, прослеживаемой на основе номеров партий (групп продукции), применяют требования 5.2.1 и 5.2.2, за исключением того, что номер партии, присвоенный предприятием (LTN) (см. A.5), должен использоваться вместо уникального серийного номера продукции/изделия (SER).
Если необходимо провести дальнейшее деление партии, то используют TEI - идентификатор группы изделий (BII - см. B.4), который применяется только в составе дополнительных данных и только вместе с обозначением основной партии.
