3 Термины и определения

"ГОСТ 31419-2010 (IEC 60068-2-80:2005). Межгосударственный стандарт. Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на вибрацию с воспроизведением воздействий нескольких типов" (введен в действие Приказом Росстандарта от 13.10.2011 N 447-ст)

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 24346 и ГОСТ 30630.0.0, а также следующие термины с соответствующими определениями:

3.1 поперечная вибрация (cross axis motion): Вибрация, действующая в направлении, отличном от заданного (определяемая обычно в плоскости, перпендикулярной к заданному направлению движения).

3.2 действующая вибрация (actual motion): Вибрация, характеризуемая сигналом с датчика, установленного в контрольной точке.

3.3 точка крепления (fixing point): Часть образца, находящаяся в контакте с крепежным приспособлением или вибростолом в том месте, где изделие обычно закрепляют при эксплуатации.

Примечание - Если в испытаниях для установки образца используют устройство, применяемое на месте эксплуатации изделия, то точку крепления определяют на этом устройстве, а не на образце.

3.4 управление (control)

3.4.1 одноточечное управление (single point control): Управление по сигналу с датчика вибрации, установленного в контрольной точке, для поддержания вибрации в этой точке на заданном уровне.

3.4.2 многоточечное управление (multipoint control): Управление по нескольким сигналам, усредняемым аналоговым или другим подходящим способом (см. 3.9), с датчиков вибрации, установленных в проверочных точках.

3.5 стандартизованное ускорение свободного падения (standard acceleration due to gravity) gn: Ускорение свободного падения, которое, применительно к настоящему стандарту, округлено до ближайшего целого числа, т.е. 10 м/с2.

3.6 точки измерений (measuring points): Специально выбранные точки, в которых проводят сбор данных при проведении испытаний.

3.6.1 проверочная точка (check point): Точка на крепежном приспособлении, на вибростоле или на образце, расположенная как можно ближе к одной из точек крепления и соединенная с ней жесткой связью.

Примечания

1 С целью убедиться в точном соблюдении требований испытаний используют несколько проверочных точек.

2 Если число точек крепления не более четырех, каждую из этих точек следует использовать в качестве проверочной. Если число точек крепления более четырех, в соответствующем нормативном документе должны быть определены четыре наиболее представительные точки, которые будут использованы в качестве проверочных.

3 В особых случаях, например для больших образцов или образцов сложной формы, когда проверочные точки не могут находиться вблизи точек крепления, положение проверочных точек должно быть определено соответствующим нормативным документом.

4 При испытании большого числа образцов небольших размеров, установленных с помощью одного крепежного приспособления, или при испытании образца небольшого размера, имеющего несколько точек крепления, управление может осуществляться по сигналу с датчика, установленного в одной проверочной (она же контрольная) точке. При этом сигнал управления будет в большей степени характеризовать вибрацию крепежного приспособления, а не образца в точках крепления. Это допустимо только в том случае, если частота низшего резонанса нагруженного крепежного приспособления значительно превышает верхнюю границу диапазона частот испытаний.

3.6.2 контрольная точка (reference point): Одна из проверочных точек, сигнал с которой используют для управления режимом испытаний таким образом, чтобы удовлетворить требованиям настоящего стандарта.

3.6.3 воображаемая контрольная точка (fictitious reference point): Условная точка, которой приписан некоторый сигнал, сформированный по сигналам вибрации в проверочных точках и используемый для управления режимом испытаний таким образом, чтобы удовлетворить требованиям настоящего стандарта.

3.6.4 точки измерения отклика (response points): Точки на образце, в которых проводят сбор данных для исследования частотной характеристики образца.

Примечание - Эти точки не совпадают с проверочными или контрольными точками.

3.7 предпочтительные направления воздействия вибрации (preferred testing axes): Три взаимно ортогональных направления, выбираемых таким образом, чтобы при воздействии вибрации в этих направлениях вероятность повреждения образца была максимальной.

3.8 частота выборки (sampling frequency): Число выборочных значений сигнала в единицу времени (секунду) при записи или представлении сигнала в цифровом виде.

3.9 стратегии многоточечного управления (multipoint control strategies): Методы формирования сигнала управления в частотной области при многоточечном управлении (см. также 3.4.2).

3.9.1 управление по среднему значению (averaging strategy): Способ определения сигнала управления путем усреднения для каждой частотной составляющей по всем проверочным точкам.

3.9.2 управление по экстремальному значению (extremal strategy): Способ определения сигнала управления путем выбора экстремального значения контролируемого параметра для каждой частотной составляющей по всем проверочным точкам.

3.10 MAX/SUM: Способ задания спектральной плотности ускорения (см. 3.14) для узкополосной случайной вибрации, воспроизводимой в условиях испытаний на фоне широкополосной случайной вибрации.

Примечание - MAX означает, что спектральная плотность ускорения воспроизводимого сигнала представляет собой огибающую наложенных друг на друга спектральных плотностей ускорения широкополосного и узкополосного случайных сигналов; SUM означает, что спектральная плотность ускорения воспроизводимого сигнала представляет собой сумму спектральных плотностей ускорения широкополосного и узкополосного случайных сигналов.

3.11 пик-фактор (crest factor): Отношение пикового значения к среднеквадратичному значению сигнала.

3.12 стратегия суперпозиции (super positional strategy): Стратегия, определяющая метод расчета спектральной плотности ускорения воспроизводимой вибрации для каждой частотной составляющей по заданному гармоническому сигналу и спектральной плотности ускорения случайного сигнала.

3.13 ширина пика на уровне минус 3 дБ (-3 dB bandwidth): Ширина полосы частот между двумя точками частотной характеристики, расположенными на уровне 0,708 ее максимального значения, в предположении, что частотная характеристика в данной полосе частот описывает пик одиночного резонанса.

3.14 спектральная плотность ускорения (acceleration spectral density); СПУ: Функция частоты, определяемая как предельное отношение среднего квадрата значения сигнала ускорения после его прохождения через узкополосный фильтр, среднегеометрическая частота которого совпадает с заданной, к ширине полосы фильтра при стремлении ширины полосы к нулю, а времени усреднения - к бесконечности.

3.15 смещение (bias error): Систематическая погрешность оценки спектральной плотности ускорения случайного сигнала или амплитуды гармонического сигнала.

Примечание - Для случайного сигнала смещение обусловлено конечным разрешением сигнала по частоте, которое присуще используемому методу обработки, а для гармонического сигнала (в смеси со случайным шумом) - конечностью интервала усреднения.

3.16 спектральная плотность ускорения сигнала управления (control acceleration spectral density): Спектральная плотность ускорения сигнала, измеренного в контрольной точке (реальной или воображаемой).

3.17 цепь системы управления (control system loop): Электронный тракт, позволяющий выполнять совокупность следующих операций:

- оцифровку сигнала в контрольной точке;

- процедуру обработки сигнала;

- преобразование обработанного сигнала в аналоговую форму для подачи на усилитель мощности виброустановки [см. также раздел B.1 (приложение B)].

3.18 отсечка [клиппирование] задающего сигнала (drive signal clipping): Ограничение максимального значения задающего сигнала на уровне, определяемом значением пик-фактора.

3.19 эффективный диапазон частот испытаний (effective frequency range): Диапазон между частотами ниже f1 и выше f2 (рисунок 1), составляющие которых реально присутствуют в сигнале вследствие недостаточно резкого спада кривой спектральной плотности ускорения.

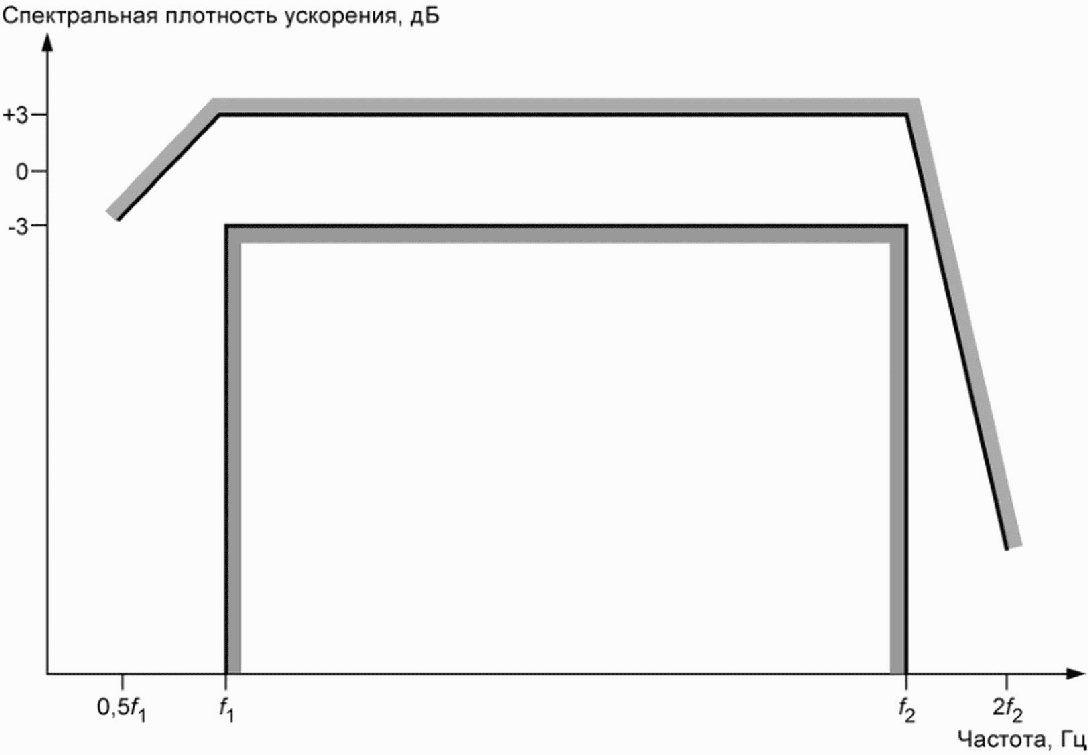

Рисунок 1 - Границы спектральной плотности ускорения

(см. также 5.1.1)

3.20 погрешность воспроизведения спектральной плотности ускорения (error acceleration spectral density): Разность между заданной спектральной плотностью ускорения и спектральной плотностью ускорения сигнала управления.

3.21 коррекция (equalization): Процедура приведения к минимуму погрешности воспроизведения спектральной плотности ускорения.

3.22 спад на высоких частотах (final slope): Участок заданной спектральной плотности ускорения на частотах выше f2 (см. рисунок 1).

3.23 разрешение по частоте (frequency resolution): Ширина интервала приращения частоты в представлении спектральной плотности ускорения (выражаемая в герцах).

Примечание - Эта величина обратно пропорциональна длине записи сигнала, используемой в цифровом анализе. Число интервалов приращения совпадает с числом спектральных линий в данном диапазоне частот.

3.24 наблюдаемая спектральная плотность ускорения (indicated acceleration spectral density): Оценка спектральной плотности ускорения на считывающем устройстве анализатора, включающая в себя инструментальную погрешность, случайную погрешность и смещение.

3.25 спад на низких частотах (initial slope): Участок заданной спектральной плотности ускорения на частотах ниже f1 (см. рисунок 1).

3.26 инструментальная погрешность (instrumental error): Совокупность погрешностей, вносимых каждым аналоговым устройством входной части системы управления и каждым аналоговым устройством в составе системы управления.

3.27 случайная погрешность (random error): Погрешность оценки спектральной плотности ускорения, изменяющаяся от одного измерения к другому и обусловленная конечным временем усреднения сигнала и конечной шириной полосы фильтрации.

3.28 запись сигнала (record): Совокупность отсчетов процесса, взятых через равные промежутки времени, которую используют при реализации процедуры быстрого преобразования Фурье.

3.29 воспроизводимость (reproducibility): Близость результатов измерений одной и той же величины с одним и тем же значением, проводимых:

- разными методами;

- с использованием разных средств измерений;

- разными операторами;

- в разных испытательных лабораториях;

- в разные моменты времени, интервал между которыми значительно больше времени проведения одного измерения;

- разными способами применения имеющихся средств испытаний и измерений.

Примечание - Термин "воспроизводимость" применяют также в случаях, когда принимают во внимание только одно или несколько из вышеперечисленных условий.

3.30 среднеквадратичное значение (root-mean-square value): Квадратный корень из среднего значения квадрата функции на заданном интервале (для спектральной плотности таким интервалом является полоса частот между f1 и f2 - см. рисунок 1).

Примечание - В данном методе испытаний среднеквадратичное значение может быть рассчитано для разных видов возбуждения: чисто широкополосного случайного процесса, совокупности широкополосного случайного и гармонического процессов (SoR) или совокупности двух случайных процессов (RoR) - см. B.2.4 (приложение B).

3.31 контролируемый параметр (signal value): Значение спектральной плотности ускорения для случайной составляющей воспроизводимого процесса или амплитуды для гармонической составляющей воспроизводимого процесса.

3.32 стандартное отклонение (standard deviation): Характеристика случайного временного сигнала, которая для сигнала вибрации совпадает со среднеквадратичным значением (поскольку среднее значение сигнала вибрации принимают равным нулю).

3.33 статистическая точность (statistical accuracy): Отношение истинной спектральной плотности ускорения к наблюдаемой.

Примечание - Данную характеристику применяют только в отношении случайной составляющей воспроизводимого процесса.

3.34 статистическая степень свободы (statistical degrees of freedom): Величина, характеризующая свойства оценки спектральной плотности ускорения, получаемой по случайным отсчетам методом усреднения по времени, и зависящая от разрешения по частоте и времени усреднения.

3.35 цикл качания (частоты) (sweep cycle): Перемещение (развертка) по заданному диапазону частот по одному разу в каждом из направлений (например, от 5 до 500 Гц и обратно до 5 Гц).

Примечание - В противоположность циклу качания частоты одиночная развертка по частоте означает движение по диапазону частот только в одном направлении: в сторону возрастания или убывания частоты.

3.36 скорость качания (частоты) (sweep rate): Скорость изменения частоты гармонического сигнала, измеряемая либо в октавах в минуту (октава/мин), либо в герцах в секунду (Гц/с).

3.37 истинная спектральная плотность ускорения (true acceleration spectral density): Спектральная плотность ускорения, воздействующего на образец.
